реле Lemesh V2S для Xiaomi Smart Home



Очередное смарт реле для Xiaomi Smart Home. Серия Lemesh SW в MiHome появилась еще в 2019 году, но модель V2S, о которой пойдет речь в данном обзоре, в продаже доступна с 2024 года. Из особенностей отмечаются небольшие габариты и работа по протоколу BLE Mesh.

Внешний вид и характеристики

Поставляется устройство в белой бумажной коробке с векторным изображением самого реле, лого Mijia и указанием максимально допустимого тока нагрузки.

На обратной стороне указаны основные характеристики и единственно верная схема подключения нагрузки…

Комплектация состоит только из самого реле, какие либо вкладыши с инструкцией или описанием отсутствуют.

Реле квадратной формы с закругленными краями имеет действительно небольшие габариты 45 х 45 х 21 мм. В верхней части присутствуют надписи с характеристиками, кнопка сброса и отверстие под 6 винтовых зажимов для подключения питания и нагрузки. Судя по подписям контактов может сложиться впечатление что перед нами двухканальное реле, но в реальности имеет только один канал.

По бокам корпуса присутствуют ушки для фиксации устройства на вертикальной поверхности. Если реле нужно установить в подрозетник – ушки можно отломить.

На одной из боковых сторон также имеется отверстия для подключения проводников нагрузки и питания.

Характеристики

Производитель: LEMESH

Модель: V2S

ID: lemesh.switch.sw0a04

Протокол связи: Bluetooth MESH

Количество каналов управления: 1P

Максимальная мощность нагрузки:  до 500 Вт

Рабочее напряжение: 85 - 265 В переменка

Размер: 45 х 453 х 21 мм

Рабочая температура: -20℃～+60℃

Управление: со смартфона через приложение Mi Home, голосовое управление Xiao AI (нужно знание китайского), беспроводные выключатели и кнопки и сценарии автоматизации.

Регион: Китай

Разборка и подключение нагрузки

Как уже упоминалось выше, единственная правильная схема подключения нагрузки и питания к реле указана на коробке.

Хотя в описании на сайтах продавцов указываются и два других варианта подключения.

Схема прямого подключения нагрузки. Питание подключается к клеммам L и N1 а нагрузка к N L1. Данная схема будет работать, так как N, N1 и N2 (нулевая линия) общие и не размыкаются. Но как по мне это какое то извращение.

Схема с использованием обычного механического выключателя. Данная схема не рабочая и при таком подключении реле начинает вести себя глючно а выходное напряжение при включении начинает скакать. Так что использовать реле с механическим выключателем нежелательно.

Для изучения схемы разводки контактов (да и устройства в целом) реле подверглось разборке. Процедура очень простая, так как задняя крышка фиксируется только на защелках.

На фото можно различить одноканальное реле, BLE модуль с внешней антенной, кнопку Reset и элементы обвязки.

Какая либо световая индикация состояния работы отсутствует вообще.

Изучив нижнюю часть платы, можно заметить что контакты N, N1 и N2 представляют собой общую шину нулевой линии. Размыкается в данном устройстве только фаза. Но и контакты L1 и L2 также запаралелены. Так что обе физические выходные линии управляются как одна.

Что касается сборки корпуса и пайки платы, какие либо претензии отсутствуют.

Подключение в Mi Home

Процедура интеграции реле в “умный” дом стандартная как и других устройств экосистемы. Подаем питание на реле, включаем Bluetooth и Геолокацию на смартфоне, запускаем автопоиск в приложении Mi Home.

Во время процедуры подключения указываем местоположение устройства и меняем имя на уникальное если реле несколько.

По завершению интеграции, приложение загрузит плагин для настройки и управление реле. Кстати устанавливается плагин автоматом во вкладку Освещение. Его положение (основной экран или другие вкладки) можно настроить в редакторе вкладок.

Сам плагин довольно стандартный и встречается во многих выключателях и реле – большая клавиша на основном экране для включение - выключения и пункты дополнительных функций внизу.

Button Scenario Mesh – дублирует функцию клавиши.

Smart scene – открывает отдельную вкладку для создания и редактирования сценариев автоматизации с данным реле.

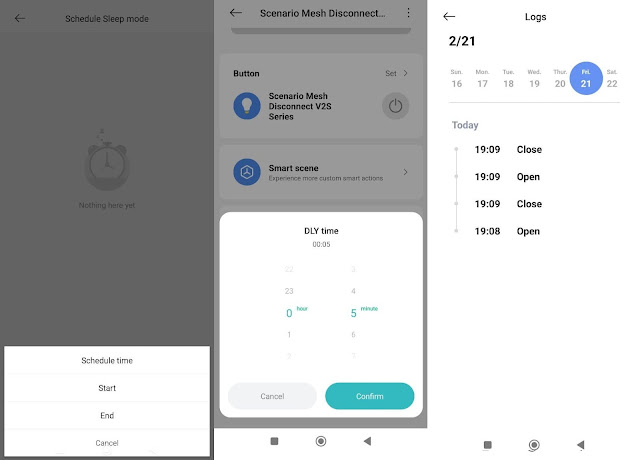

On Off Timer – настройка внутренних таймеров включения/выключения без автоматизации.

DLY open – настройка задержки включения/выключения.

Log – журнал работы реле.

По нажатию на (…) в верхнем правом углу экрана открывается вкладка Настройки. Кстати дублируется эта функция небольшой кнопкой Set на главном экране.

Здесь доступны как индивидуальные настройки типа памяти состояния после аварийного отключения электричества так и стандартные – обновление прошивки, изменение имени, местоположения или иконки плагина…

Единственный непонятный пункт Flex switch, предназначенный для работы с нажимными выключателями. Так как данное реле не работает вообще с выключателями то этот пункт выглядит как рудимент от чего то другого.

В Автоматизациях реле могут выступать и в роли услови ЕСЛИ и в роли исполнителя ТОГДА.

В статусе условия доступны пункты Если реле включено и Если реле выключено. В действиях: Включить, Выключить и переключить состояние. Здесь все стандартно как у большинства подобных устройств…

Особо отмечу процедуру сброса настроек реле – нужно восемь раз включать его питание с 2 секундной задержкой и на девятый раз оставить включенным. Или 8 раз нажать с 2 секундным удержанием Reset. При правильном выполнении девайс 5 раз щелкнет. (Спасибо подписчику за информацию)

Заключение

Реле Lemesh Switch V2S довольно простое по функционалу и характеристикам… Нагрузка не более 500 Вт, необычная схема подключения и удаленное управление нагрузкой без возможности использования обычных выключателей.

С другой стороны подкупают небольшие габариты, наличие памяти состояния и бюджетная цена.

По качеству исполнения лично у меня претензий не возникло…
