WiFi автомат на DIN рейку Xiaomi WDYK ZJSB9-125Z
В конце 2021 года в приложении Xiaomi Mi Home наконец то появилась поддержка довольно интересного устройства – IOT-BASED MICRO CIRCUIT BREAKER WiFi автомат на din-рейку от WDYK. Данное устройство позволяет управлять не одним прибором а всей электросетью дома…
Модельный ряд IOT-BASED BREAKER под экосистему Xiaomi представлен 4-мя вариантами устройства от одно- до 4-х канального.
На обзор попала двухканальная версия WDYK ZJSB9-125Z с разрывом и ноля и фазы. Данная модель отличается от одно- и трех- канальных версий, у который разрываются только фазные линии, а ноль для питания устройства подводится отдельным проводником.
Поставляется автоматический выключатель в бумажной упаковке синего цвета без каких либо изображений, только большое количество надписей на разных языках.
Дизайн упаковки универсальный для широкой модельной линейки устройств компании.
На одной из сторон, в специальных полях, отмечаются опции соответствующие модели что находится в коробке. Так как устройства выпускаются под разные экосистемы – принадлежность к определенной из них указывается дополнительной наклейкой.
Для дополнительной защиты устройства при транспортировке используются плотные противоударные вставки.
Комплектация состоит из самого автомата и инструкции к нему.
Отдельно в пакетике также нашлась внешняя антенна для усиления WiFi сигнала.
В собранном состоянии выглядит как то так…

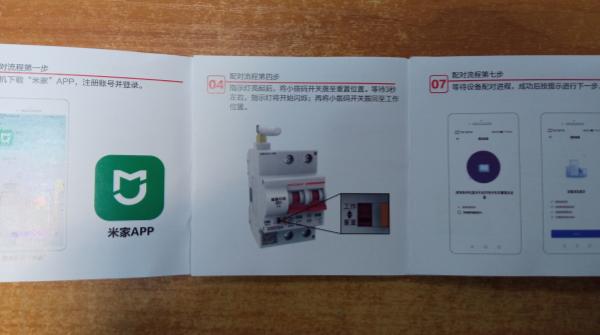

Инструкция полностью на китайском языке, так что на данный момент устройство доступно для работы только в регионе Китай (в настройках приложения) и думаю вряд ли скоро будет доступно в других регионах.
Не смотря на китайские иероглифы, инструкция интуитивно понятна, так как каждый пошаговый пункт дополнен качественными изображениями. Отдельные сомнительные моменты легко расшифровываются гугл-переводчиком.
Внешне “умный” автоматический выключатель похож на своих обычных собратьев. Если не брать во внимание внешнюю антенну (для некоторых экосистем они отсутствуют), единственное внешнее отличие – увеличенная ширина устройства.
Обозреваемая двухканальная модель имеет толщину трех обычных автоматов на одну линию. Дополнительный объем занимает сервопривод, переключающий состояние автомата и контроллер для управления с WiFi-Bluetooth модулем.

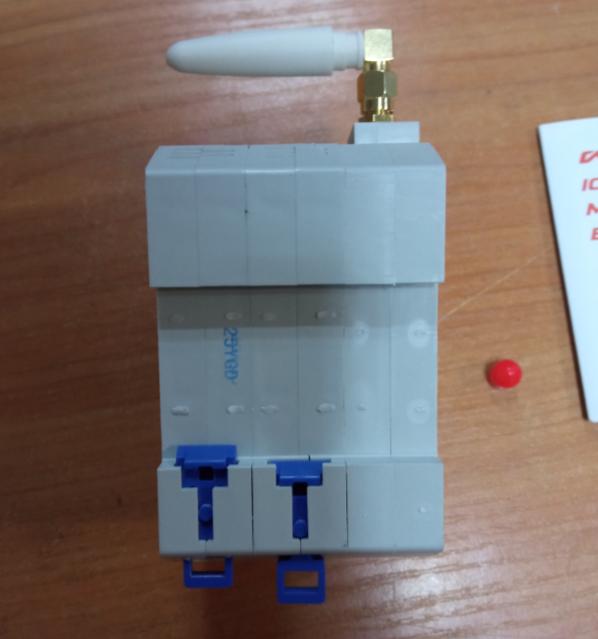

Так как устройство предназначено для установки на DIN-рейку, в задней части имеются специальный паз и пара зажимов для фиксации.
В нижней и верхней части размещены довольно мощные разъемы для подключения силовых кабелей большого сечения.
В верхней части также размещена антенна для усиления WiFi сигнала, способная поворачиваться на 360 градусов по горизонтали.

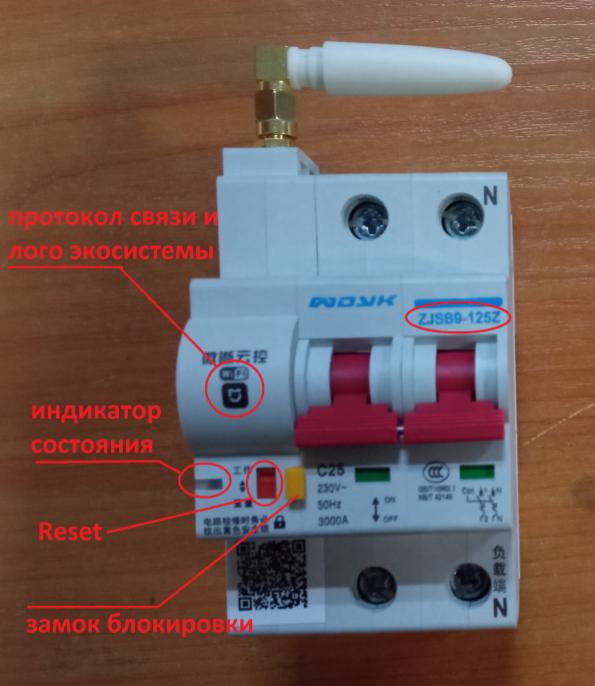

На передней части находится довольно много интересного и заслуживающего внимания… Самое главное - рычаги взвода автомата – аналогичные обычным, то есть положение вверху - включено, внизу - выключено. Менять положение можно как вручную, так и через приложение. Причем взвод автомата (подъем рычага) при удаленном управлении производится сервоприводом, при этом слышно негромкое жужжание 1-2 секунды. А вот отключение уже механическое с помощью расцепителя, поэтому происходит практически мгновенно с характерным щелчком.
В верхней левой части (под иероглифами) указан протокол связи и экосистема в которой работает данное устройство. При покупке нужно обязательно обращать внимание на эти значки, так как в продаже очень много внешне похожих устройств но работающих по другим протоколам (ZigBee, 4G) и в других экосистемах (Tuya Smart, eWelink и другие). Без соответствующего логотипа Mijia подключить такие автоматы в Mi Home не получится.
Ниже находится двухцветный индикатор состояния. При первом подключении или в сброшенном к заводским настройкам состоянии, индикатор мигает оранжевым цветом. В обычном режиме работы светит постоянным синим цветом.
Возле индикатора находится переключатель для сопряжения красного цвета. После подачи питания на автомат, нужно перевести переключатель в положение Pairing (вниз) пока индикатор состояния не начнет мигать, после чего вернуть его в изначальное положение. После этого устройство будет доступно для сопряжения в приложении.
Рядом находится механический замок блокировки, пластиковая вставка желтого цвета, предназначенный для предотвращения включения автомата при выполнении каких либо работ на линии. Если вставку потянуть на себя, включить автомат не получится. Для установки в исходное положение, нужно нажать внизу пластины, чтобы убрать стопор и задвинуть ее назад.
Характеристики
Производитель: WDYK
Модель: ZJSB9-125Z
ID: hey.switch.x100
Соответствие стандартам: GB/T 10963.1, NB/T42149, IEC 60898-1
Номинальное напряжение: 220 В переменного тока
Количество каналов: 1P, 2P, 3P, 4P
Рабочая температура: -25℃～+65℃
Допустимый ток нагрузки: 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A
Номинальный ток отключения при КЗ: 3 кА
Номинальное импульсное допустимое напряжение: 4 кВ
Класс защиты: IP20
Механический срок службы: ≥ 10000 раз
Электрический срок службы: ≥ 6000 раз
Потребляемая мощность: ≤ 0,9 Вт
Протокол связи: WiFi (Bluetooth для сопряжения)
Функционал: дистанционное управление с приложения, участие в сценариях
автоматизации, голосовое управление XiaoAI (Китай)
Экосистемы: Xiaomi Mi Home (регион Китай)
Подключение
Процедура интеграции автомата в “умный” дом стандартная и практически не отличается от сопряжения других смарт устройств.
Перед началом подключения следует включить Bluetooth на смартфоне, он используется для передачи настроек сети устройству и Местоположение (геолокация, на время сопряжения). Саму процедуру подключения следует проводить перед установкой автоматического выключателя на постоянное место использования, при этом соблюдать полярность подключаемых проводников питания на этом этапе не обязательно. Но после установки в распределительный щит рекомендую правильно подключать фазу и ноль.
После подачи питания на устройство, переводим переключатель сопряжения в нижнее положения. Как только индикатор состояния замигает, возвращаем переключатель в исходное положение и нажимаем + в правом верхнем углу приложения – Автоопределение. Если устройство не определилось, переходим во вкладку Переключатели, выбираем нужное устройство и следуем указаниям приложения.

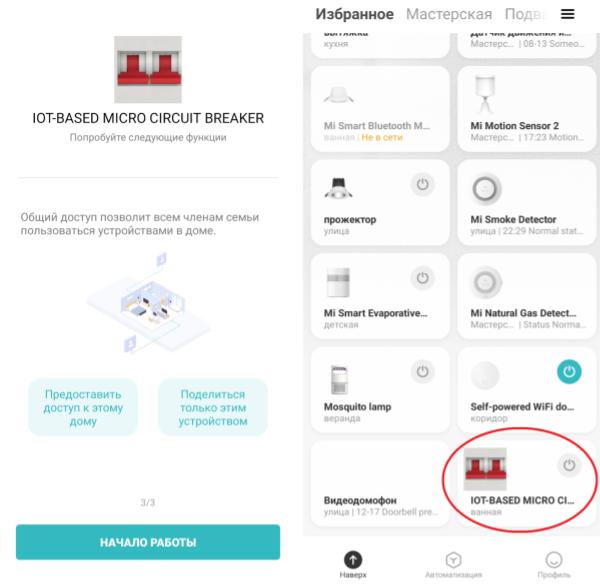

В приложении устройство определится как IOT-BASED MICRO CIRCUIT BREAKER. Далее выбираем нужную WiFi сеть и следуем указаниям.
Во время сопряжения будет предложено указать местоположение устройства и изменить имя на уникальное, если устройств будет несколько.
После завершения подключения, приложение загрузит плагин для настройки и управления автоматом.
Плагин довольно простой и интуитивно понятный. Цвет фона плагина изменяется в зависимости от состояния устройства, включен – синий, выключен – серый.
В центре плагина размещено анимированное изображение автоматического выключателя, тапом по которому изменяется состояние устройства. Дополнительно включать-выключать устройство можно кнопкой On/Off в нижней части. Также здесь находятся кнопки Таймер для настройки автоматического включения-выключения по заранее настроенному времени и Обратный отсчет, для переключения состояния через указанное время.
При ручном изменении состояния устройства, в плагине это также отобразится.
По нажатию на (...) в правом верхнем углу плагина доступны Настройки автомата. Чего то особенно здесь нету. Все пункты стандартные и не отличаются от подобных на других смарт устройствах – изменение имени и местоположения, обновление прошивки, автоматизация и другие…

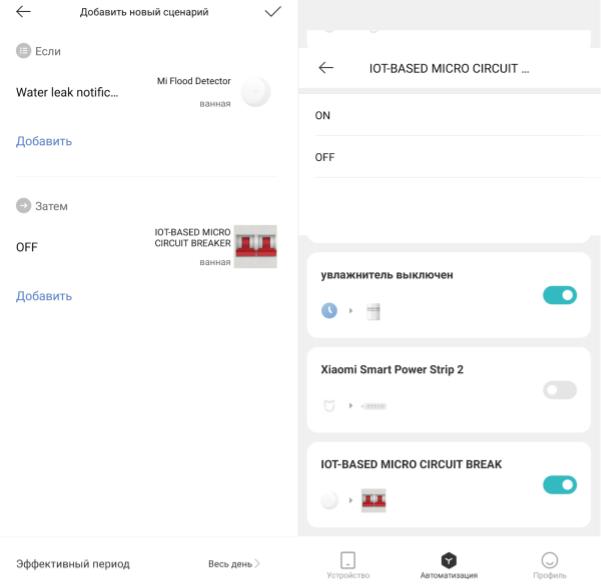

В Автоматизации, при создании сценариев выключатель выступает только в роли исполнительного устройства. Из доступных сцен имеются лишь Включение и Выключение устройства.
Заключение.
Сделать какие то однозначные выводы по данному устройству на данный момент трудно – нету с чем сравнивать…
Из плюсов можно отметить возможность управления действительно большими нагрузками и создание сценариев автоматизации совместно с другими смарт устройствами.
Также положительным моментом выступает форм фактор устройства, возможность установить автомат в электрощите значительно облегчает автоматизацию домов или комнат без необходимости переделывать существующую проводку.
К минусам я как всегда отнесу отсутствие энергомониторинга, ведь с данным устройством можно было бы наблюдать потребление электричества всего дома или отдельных комнат в реальном времени. Да и сценарии на его основе расширили бы функционал автомата, например превышение указанной мощности или падение напряжения ниже указанного.
Что касается функции защиты дома от проблем в электросети, здесь нужно проводить отдельные тесты на специальном оборудовании, так что сказать ничего не могу…
Теперь что касается покупки данного устройства. Для экосистемы Xiaomi (Mi Home), на данный момент оно доступно только на китайских торговых площадках типа taobao и tmall. Цена варьируется от 220 юаней за одноканальный автомат до 360 за четырехканальный без учета доставки. На али его пока нету, но я постоянно мониторю ситуацию и как только станет доступно к покупке, добавлю ссылки в описание. Если кого заинтересовало, пишите в комментариях и я сообщу о начале продаж.
✔️ Buy From Aliexpress ➤ https://shp.pub/6th8kc
P.S. Кстати, это не единственное подобное устройство для Mi Home. Существует модель ZJSBL7-100Z с УЗО также от WDYK, (если получится - также закажу для обзора, интересно сравнение функционала и плагинов).
А также модель XY-10A-XG3-K2 от SEAYA, являющаяся фактически полным клоном обозреваемого устройства.
Все модели, независимо от доп.функций, на данный момент будут определяться в Mi Home под одним названием – IOT-BASED MICRO CIRCUIT BREAKER.
✔️ Buy From Aliexpress ➤ https://shp.pub/6th8r5
P.P.S. новый WDYK Smart Controller (ZJSJB1-63) для Xiaomi Mi Home – вольтметр, амперметр, ваттметр, мониторинг потребления с отображением графиков + стандартные защиты от КЗ, перегрева, превышения допустимого тока ну и конечно дистанционное управление и работа в сценариях автоматизации.
как и в случае с WDYK IOT BREAKER, нужно обращаться в личку к продавцу по ссылке dixindianqi Store https://shp.pub/6pdyfd и договариваться… цена хоть и высокая по сравнению с тао (65 usd как указали выше), но намного быстрее и надежнее… и не забудьте указать что для Mijia…
