Беспроводное WiFi реле Xiaomi Yeelight

 Недавно экосистема умного дома пополнилась очередной интересной новинкой — двухканальным реле управления электропитанием Smart Dual Control Module YLAI002  от компании Yeelight.

Примечательность его заключается в первую очередь в том, что оно имеет возможность интеграции совместно с обычным, классическим выключателем, давая возможность не отказываться от привычного, независимого способа управления и получать при этом все преимущества умного дома.

Поставляется реле в уже привычной по другим продуктам Xiaomi минималистичной белой коробке с изображением самого продукта и техническими данными.

Что в коробке

Хотя коробка немного помялась в дороге (ощущение будто работники службы доставки играли в футбол посылкой), само устройство приехало в полной целости и сохранности. В комплекте само реле и инструкция на английском.

В инструкции есть 3 схемы подключения с использованием разных выключателей и без них.

Внешний вид и характеристики

Реле выполнено в форме прямоугольника из белого матового пластика, с шестью винтовыми контактами на одной стороне и 2-мя контактами и внешней WiFi антенне — с другой стороны.

С торца корпуса — собственно сами контакты и поясняющие подписи к ним. Слева направо — подключение замкнутые контакты К2 и К1 для подключения Flex выключателя, подключение входящей фазы L и нулевой линии N, и  два контакта для подключения обычного физического выключателя S2 S1.

 С противоположной стороны  два управляющих контакта с нулем для нагрузки L1 и L2.

На лицевой стороне имеются отверстия под отвертку для затягивания винтов и индикатор состояния совмещенный с кнопкой сброса

На задней стороне продублированы параметры устройства.

Характеристики

Производитель: Yeelight

Модель: YLAI002

ID: yeelink.switch.sw1

Интерфейс управления: WiFi и Bluetooth 4.2

Максимальная мощность нагрузки: 2000 Вт, но не более 10 А

Размер: 49,5 * 46,2 * 24,5 мм

Каналов управления: 2

Внешняя антенна для улучшения качества приема

Управление: через приложение со смартфона, Bluetooth-пульт от Yeelight (от светильников), обычным выключателем, Flex-выключателем, любыми беспроводными выключателями из экосистемы Xiaomi по сценариях.

Экосистемы: Xiaomi Mi Home (Китай и Глобал), Yeelight Home, Google Home и другие...

Размеры

Размеры составляют 49,5х46,2х24,5 мм (почти как у Aqara Wireless Relay LLKZMK11LM) и хоть и позиционируется компанией Yeelight для установки в подрозетники, но видимо не под наши стандарты, немного не совпадает по габаритам.

Ожидание

Реальность

Mi Home APP

Для подключения устройства, нужно присоединить нулевую линию к разъему N и фазу к L. При подаче питания, на лицевой стороне начинает мигать индикатор синего цвета. В приложении можно воспользоваться Автоподключением

или выбрать устройство в разделе Переключатели (что довольно необычно так как устройство является аналогом Aqara Wireless Relay).

Далее используя мастер подключения Mi home и следуя указаниям подключаем реле. Нажимаем кнопку на реле и держим 5 секунд, пока светодиод не замигает красным. Через несколько секунд понадобится выбрать нужную WiFi сеть и ввести пароль.

Реле имеет собственный плагин. На основном экране расположены кнопки управления и настроек задержки каждым из каналов.

В меню есть возможность настройки работы по таймерам, активация режима Flex для Flex-выключателей, выбор состояния при отключении электричества, настройка сценариев, подключение Bluetooth пульта от Yeelight и многое другое.

Также управлять реле можно и из родного приложения Yeelight, но как по мне, оно менее удобное и не дает возможности создания сценариев в Mi Home.

Подключение

Как уже сообщалось выше, в инструкции указано три схемы подключения реле. Рассмотрим их:

Схема 1

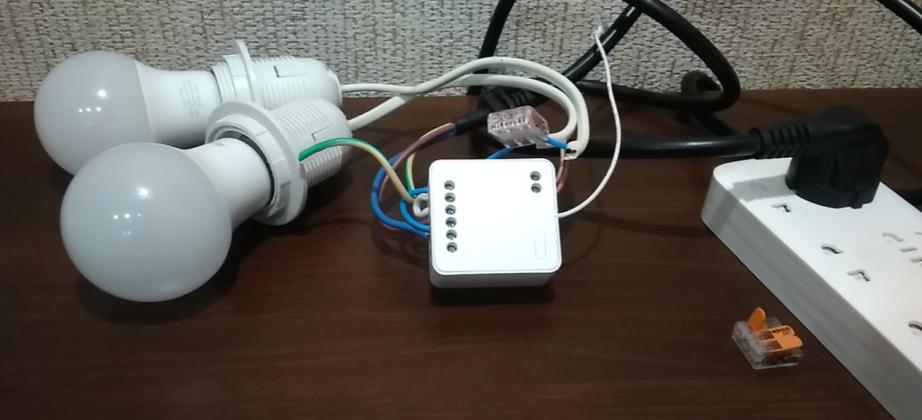

Тестирование начнем с третьей схемы подключения, более простой, предполагающей использовать для управления только смартфон или беспроводный выключатели или кнопки. Участвуют две нагрузки и реле.

Нажатие на кнопку, которая находится на корпусе, приводит к переключениею реле. Если оба реле выключены — они включатся. Переключение происходит с негромким щелчком. При управление с плагина, либо через автоматизации MiHome — работает с небольшим тайм лагом, который зависит от качества интернет соединения. Управление раздельное — каждым каналом.

При отключении внешнего питания и его восстановлении, реле включается в том состоянии в котором выключилось.

Схема 2

Вторая схема работает с физическим двухкнопочным выключателем. Подключение питания и нагрузки такое же. Входная клемма выключателя соединяется с замкнутыми контактами реле, а две выхода — с контактами S1 и S2.

При такой схеме подключения, физический выключатель управляет обоими каналам реле. При этом нет зависимости ни от системы управления ни от наличия интернет. Реакция — моментальная.

При этом функциональность плагина — полностью сохранена. Управления работает, статус отображается (с небольшой задержкой из-за интернета). Схема работы полностью аналогична проходным выключателям, только тут — один выключатель физический, второй — логический.

Схема 3

К сожалению проверить последнюю (первую) схему подключения не удалось в связи с отсутствием Flex-выключателя.

Также возможно использование одинарного выключателя для одного из каналов и беспроводное управление другим.

Вывод

В экосистеме Mi Home уже есть подобное от компании Aqara (Wireless Relay LLKZMK11LM), но для его использования нужен ZegBee шлюз что создает определенные неудобства, так как не все шлюзы его поддерживают (это касается пользователей старых устройств которые еще активно используются). Также данное устройство будет интересно новичкам  или пользователям не желающим использовать какие либо шлюзы. Еще одним плюсом устройства является поддержка Flex-выключателей, которые все больше набирают популярность,  и Bluetooth пульта от Yeelight. Кстати при первом подключении (до первого обновления) устройство также работало как Bluetooth-шлюз и автоматически подтянуло все доступные Bluetooth-термометры. Но после обновления данная функция пропала - будем надеятся что такую полезность все таки включат.

Единственным недостатком данного устройства на мой взгляд является отсутствие функции энергопотребления.

Buy From Aliexpress ➤  http://shp.pub/6i28iq

P.S. Итак, пользуясь данным реде уже два года, могу сказать следующее, устройство работает и довольно неплохо. Хотя и имеет свои недостатки…
Начиная с версии mihome 7.0 в приложении появилась возможность разделения плагина на две карточки (отдельно для каждого канала) на главной странице.

Это повышает скорость управления с приложения. Дело в том, что при одной карточке на два канала, для включения-выключения какого либо канала, нужно открывать плагин, ждать его загрузки, ждать подтверждения текущего статуса реле через облако и выполнять действие, которое тоже проходит через облака. При разделенном варианте карточек на каждый канал, управлять ими можно не запуская плагин просто нажав на иконку кнопки. При этом управление происходит быстрее. А если в Вашей системе присутствует Xiaomi Home Hub ZSWG01CM, то Вы получаете еще и локально управление даже без интернета, при этом скорость реакции реле на действие еще быстрее.
Из минусов могу отметить, что в иногда попадаются экземпляры имеющие склонность перегреваться. При этом реле теряет связь WiFi и перестает реагировать как на управление с приложения так и на подключенные внешние выключатели. Так сказать брак… Если установить принудительное охлаждение или хотя бы снять корпус – реле работает нормально. Но это уже как кому повезет…
