Xiaomi Heatcold Heating Thermostat



Здравствуйте друзья. Сегодня на обзоре довольно интересное устройство, которое лично я ожидал уже давно - “умный” термостат для электрических полов с интеграцией в экосистему Mijia Mi Home.

Устройства терморегуляторы появились в приложении Mijia APP ещё в 2018 году, но до недавнего их в продаже не было. И только в этом году ситуация немного изменилась. В начале лета сначала появился терморегулятор EigenStone Thermostat S2 от компании Aqara. Но данное устройство ориентировано для водяных систем отопления и кондиционирования. А в конце лета  в продаже появился Heatcold Heating Thermostat для электрических теплых полов от компании Heatcold. Конечно в его приобретение тоже есть нюансы - но все по порядку.


Итак, устройство поставляется в упаковке белого цвета с логотипом производителя на лицевой стороне.



На одной из сторон минимальная информация с характеристиками устройства на китайских иероглифах.



Комплектация также минимальная.



В коробке мы найдем сам термостат, инструкция и 2-ва винтика для установки в подрозетник.



Сама инструкция, как не удивительно, только на английском языке с хорошим описанием подключения и настройки устройства.



Термостат имеет квадратную форму с размерами 86х86 мм  черно-серебристого цвета. В верхней части лицевой панели имеется LCD экран для отображения информации, в нижней - три кнопки управления на всю ширину корпуса и скрытый внутренний датчик температуры.



В задней части устройства находится релейный блок с контактами для подключения.



В принципе все отлично подписано и вполне понятно.



Крайние нижние контакты с номерами 5 и 8 для подключения питания, контакты 6 и 7 для кабеля теплого пола и два верхние контакты 9 и 10 для внешнего термодатчика.



Также здесь можно заметить внутренний датчик температуры - с ним нужно по акурайтей дабы не сломать.

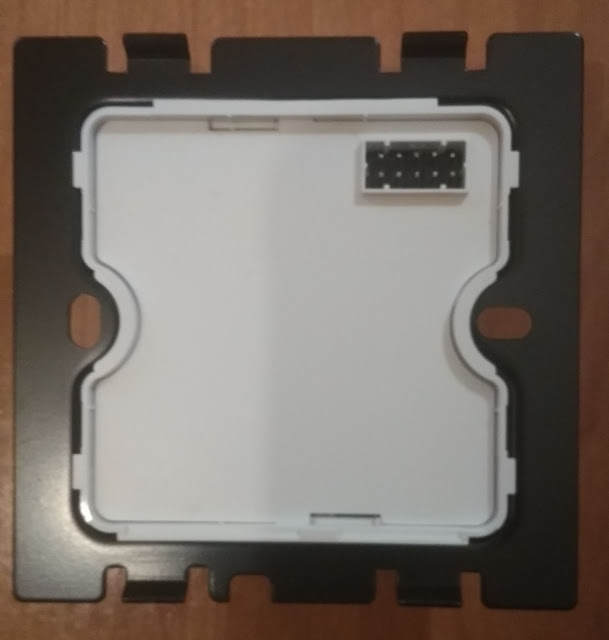

Состоит данный терморегулятор из 3-х частей - металлическая установочная рамка черного цвета, которая крепится к подрозетнику. В нее устанавливается силовой релейный модуль с контактами для подключения питания, термодатчика и кабеля теплого пола. Третья лицевая часть - модуль управления с экраном, кнопками и беспроводным модулем связи.



Разбирается все довольно просто - защелки и винтики.


Панель управления крепится с помощью фиксаторов к рамке. Снимать нужно аккуратно, чтобы не повредить датчик температуры или пластиковую рамку панели. Для снятия, нужно плоской отверткой поддеть панель в нижней части в специальном пазе.


Сама панель управления соединяется с силовым модулем с помощью 10-ти пинового разъема.

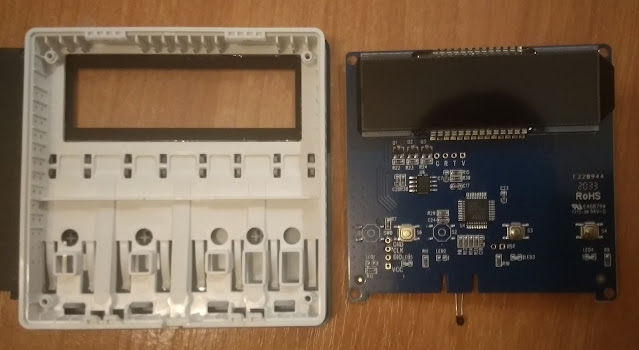

Задняя часть панели управления прикрыта защитной пластиковой пленкой, зафиксированной 4-мя винтиками.

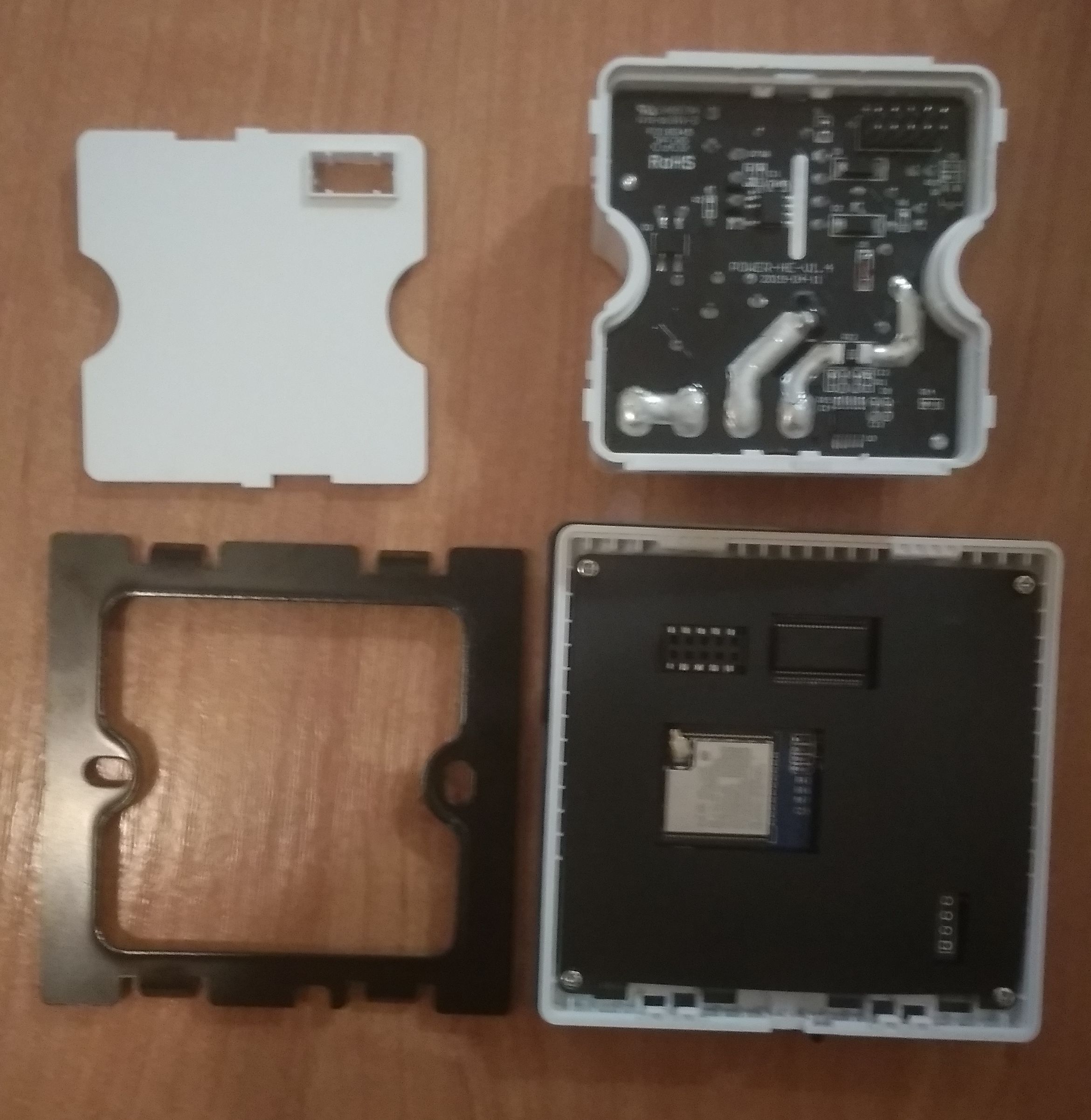

Модуль связи - ESP32-WROOM-32U.



Плата крепится к рамке с помощью тех же винтиков, что и защитная пленка.

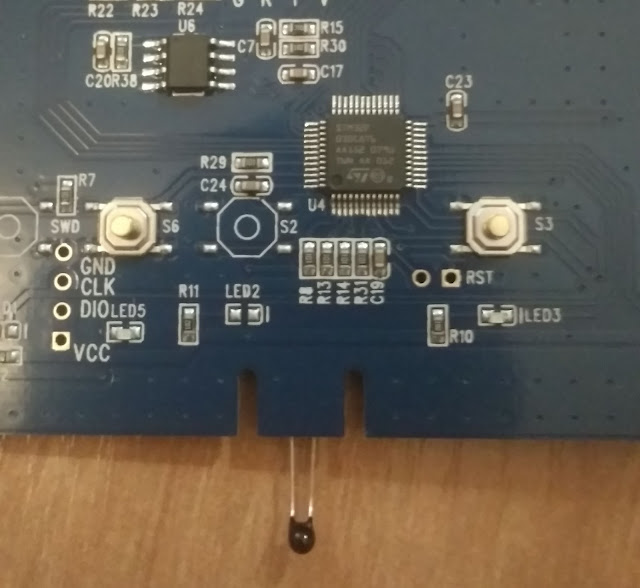

В нижней части теперь отчетливо виден датчик температуры.



В качестве кнопок используются микрики.

Силовая часть так же крепится к рамке с помощью фиксаторов.



Здесь защитная крышка уже не мягкая и тоже крепится на защелках.



Чтобы извлечь плату нужно немного растянуть стороны корпуса в местах защелок и потянуть плату.



Пайка элементов довольно качественная и следы флюса не сильно заметны.




Технические характеристики:

Производитель: Heatcold

Модель: TH123E (для теплого пола)

ID: cubee.airrtc.th123e

Питание: AC100-240V, 50/60 Гц

Ток нагрузки:  10A , до 3500 Вт (электрический нагреватель)

Внешний датчик: NTC 10K B 3950

Калибровка датчика температуры ± 10ºС

Диапазон температуры: 5-35 ℃

Точность: ± 1 °C

Индикатор: LCD дисплей

Материал: PC+ABS

Приложение: Mijia

Размеры: 86*86*44 мм (В * Ш * Г)

Режимы работы: по датчику пола / воздуха / пола + воздуха;

Управление: с приложения, с клавиш, по сценариях автоматизации, голосовое


Так как термостат у нас работает по WiFi, никаких шлюзов не нужно. Подключается устройство довольно просто, как и другие гаджеты экосистемы. Подаем питание на устройство и запускаем приложение, которое автоматически находит терморегулятор. Единственнім нюансом является предварительное включение на смартфоне bluetooth, так как по нему будут передаваться настройки сети.



Во время подключения следуем указаниям приложения.

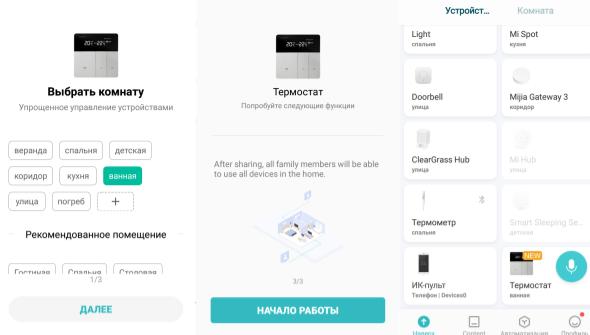

При удачном подключении приложение предложит выбрать комнату и загрузит плагин устройства.


Если подключение не удалось или возникла ситуация сбросить устройство нужно нажать и удерживать в течении 3-х секунд кнопку “вниз”.


Сам плагин довольно своеобразный и не без недостатков.



Большинство пунктов не переведено с китайского.



Главный экран плагина.


Выбор режима работы с предустановленными температурными режимами.


Меню выбора датчика, калибровки датчика и выбора гистерезиса.



Функционал так же минимальный.



В состоянии “из коробки” доступно:

— Возможность управлять температурой непосредственно на самом терморегуляторе, либо через мобильное приложение.

— Возможность выбора запрограммированных заранее режимов работы Wake, Away, Home, Sleep.

— Возможность калибровки датчика температуры и выбор диапазона гистерезиса.


Для большинства пользователей данного функционала будет вполне достаточно. Но...


Самым основным недостатком подобного состояния кроме китайских иероглифов является отсутствие возможности участия устройства в сценариях автоматизации. Невозможно управлять температурой с помощью беспроводных датчиков сяоми например с учитыванием уличной температуры. Или отключить/перевести в эконом режим вместе с другими не критичными устройствами при уходе из дома нажатием одной кнопки.


На данный момент решаются эти недостатки только с помощью модифицированного приложения mihome от Vevs.


Особенности установки и настройки.


Как уже писалось выше - термостат устанавливается только в квадратные подрозетники, поэтому рекомендую приобрести его заранее.


Термостат не комплектуется внешним датчиком температуры. Лично я покупал устройство для замены своего старого аналогового регулятора и датчик у меня уже был установлен. Плюсом новинки является возможность работы с другими отличными от указанного типа датчиками. В меню есть возможность калибровать датчик, но сделано это тоже как то геморойно. Выбирается не номинал сопротивления датчика а смещение температуры в диапазоне  -9 до +9 ℃.

Тем кто только собирается устанавливать теплый пол, датчик температуры нужно покупать отдельно. В инструкции указывается датчик NTC 10K B 3950 на 10 кОм.



LCD экран довольно яркий, но после 3-х секунд после нажатия на клавиши яркость снижается. Сами кнопки так же имеют еле заметную подсветку синего цвета.

Заключение

Термостат получится довольно интересный, хотя китайские иероглифы и отсутствие пункта автоматизации немного портят впечатления. Он поддерживает электрические пленочные теплые полы, нагревательный кабель для теплого пола, и другие с максимальным током нагрузки до 16 А и даже с нынешним функционалом удовлетворит большинство пользователей экосистемы Xiaomi.
С другой стороны, на данный момент вариантов больше нет.
Стоит отметить, что продажи термостатов только начались и думаю в скором времени устройство все таки обновится и получит больше функционала.
Что касается покупки, тут тоже есть нюансы…
На момент покупки и написания обзора, купить данный термостат можно только у одного продавца на Aliexpress. Перед самой покупкой рекомендую уточнить наличие товара, так как иногда запасы заканчиваются и нужно ожидать дополнительное время.

Buy From Aliexpress ➤  http://shp.pub/6i28do


На Aliexpress так же продаются точно такие же термостаты с таким же плагином управления и под другие системы умного дома -- Smart-life (Zemismart), Tuya Smart, HomeKit, Rokid, IFTTT, Alexa и другие. На это стоит обращать внимание, так как прошивки “заточены” под конкретную экосистему.


Дополнение…

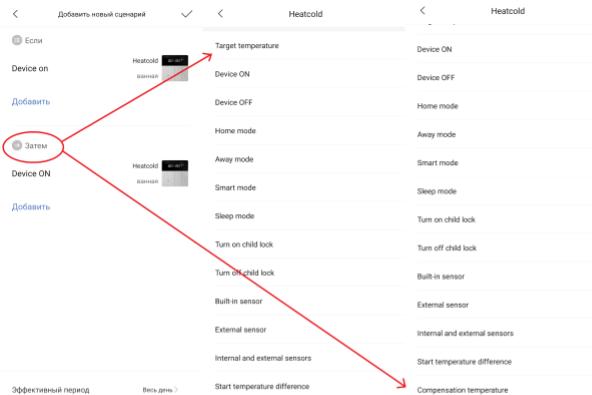

В 6-й версии приложения Mi Home появилась возможность добавлять термостат в сценарии, причем ассортимент сцен довольно обширный. Версия прошивки самого термостата при этом 2.1.4.1003. У некоторых пользователей возникают трудности с обновлением на эту прошивку, это скорее всего проблема китайских серверов в связи с перегрузками, поэтому рекомендую в случае возникновения трудностей, попробовать загрузку обновления в другое время суток.



Стоит отметить что в Автоматизации термостат является не только как исполнительное устройство, например включить/отключить/изменить температурный режим при подаче команды с внешнего датчика/устройства, но и выступать в роли условия Если.





Получение функции автоматизации теперь позволяет не только удаленно включить или выключить термостат, но и настроить сложные и удобные сценарии использования. Например переключение режимов работы в зависимости от температуры/влажности на улице или при уходе из дома или использовать термостат для запуска сценариев с другими смарт устройствами.



Смотрите также


многофункциональный WiFi терморегулятор Xiaomi ZINGUOОбзор


автоматический выключатель на din рейку WDYK ZJSB9-125Zобзор


актуатор для перекрытия кранов Xiaomi – обзор


смарт увлажнитель с функцией очистки воздуха Mijia Pure Smart Humidifier -- обзор


P.S. следить за выходами новых обзоров а также за новинками и новостями Xiaomi теперь можно и в  telegram канале…



Комментарии

Dima написал(а)…
Приветствую, что случилось с YouTube-каналом?
Есть ли какое-то зеркало?
mViktor написал(а)…
Здравствуйте. Заблочили его. Сечас создал новый - mi news xiaomi.
Дима написал(а)…
Почему то не обновляется прошивка до 2.1.3.1003.
mViktor написал(а)…
у меня установлена данная версия, но какого то изменения в функционале я не заметил... даже меню не удосужились перевести...
Unknown написал(а)…
Не могу подключить к приложению Mi Home на iphone
mViktor написал(а)…
какой регион в приложении???
Дима написал(а)…
Тоже никак не может обновиться прошивка, а ещё он не работает в минусовую температуру, говорит ошибка датчика
mViktor написал(а)…
Какая версия приложения? Можно попробовать обновить в другое время суток, возможно сервера перегружены. А что значит минусовая температура?
небо написал(а)…
Дима, у вас никак не получилось победить минусовую температуру?
Дима написал(а)…
Прибор установлен на даче и если его включать когда температура по воздуху минусовая, он выдает sensor error. Поставил над датчиком пола масляный радиатор, включаю через умную розетку до достижения положительной температуры датчика в полу. По прежнему не могу обновить прошивку.
Unknown написал(а)…
Добрый день! Отличный обзор. Скажите, а перепрошить его под Tasmota, например, можно?
mViktor написал(а)…
Спасибо. По поводу перепрошивки - я даже не интересовался, мне нуже был именно под MiHome. Попробуйте поискать на али такой же с уже нужной прошивкой, их там очень много под разные экосистемы...
mViktor написал(а)…
к сожалению по поводу минусовой температуры подсказать ничего не могу, так как такой ситуации у меня не возникает. Если найдете решение, сообщите - я добавлю в обзор. По поводу обновлений - пробовать в разное время суток, возможно перегружены сервера...
Unknown написал(а)…
Добрый день! Скажите не могу понять как сменить язык с китайского в MiHome на этом термостате. У вас вижу что есть скриншоты как на китайском так и на английском. Как вы это сделали? Спасибо!
mViktor написал(а)…
Здравствуйте. В приложении сменить язык с "по умолчанию" на английский и перезапустить приложение. Но тогда и другие плагины могут с руского измениться на английский. Впринципе этого достаточно что бы настроить терморегулятор и вернуть язык обратно...
pit_on написал(а)…
Здравствуйте. А можно из приложения с этим датчиком настраивать по дням температурные режимы (пн-пт например +15, а выходные +25), и по периодам суток?
mViktor написал(а)…
в самом плагине так сделать не получится, но в приложении mihome можно настроить сценарии включения нужных режимов по дням и периодам...
Анонимный написал(а)…
Добрый вечер. А можно установить данный термостат на старый датчик Тёплого пола?
mViktor написал(а)…
Здравствуйте. Да можно использовать другой датчик. Лично я так и делал, так как датчик от предыдущего терморегулятора было проблематично извлеч. При этом нужно откалибровать датчик для нормальной работы в настройках приложения.
Дмитрий написал(а)…
Добрый день. Кто-нибудь прокидывал данный термостат в хомкит? Через хоумбридж например
Анонимный написал(а)…
Доброго времени суток, подскажите электрический котел с водяным отоплением, какой тип термостата необходим?
mViktor написал(а)…
Здравствуйте. Для водяного пола выглядит внешне также, просто при покупке указываете (выбираете) Water Heating...
Unknown написал(а)…
Подскажите,я совершенно слаб в части электричества. Поэтому вопро быть может странный. Насколько возможно вывести из строя термостат для водяного отопления при непродолжительном подключении к электрическому теплому полу? Спасибо.
Unknown написал(а)…
Подскажите,я совершенно слаб в части электричества. Поэтому вопро быть может странный. Насколько возможно вывести из строя термостат для водяного отопления при непродолжительном подключении к электрическому теплому полу? Спасибо.
mViktor написал(а)…
Для водяного не выдерживают больших нагрузок, там управление кранами.... Все зависит от мощности Вашего теполого пола, может или реле полететь или вся электроника...
Анонимный написал(а)…
А как проверить исправность до установки на котёл?
mViktor написал(а)…
Подать питание на терморегулятор и проверить подключается ли он к mihome, установить настройки температуры и посмотреть реакцию на изменение, отрабатывают ли реле. Тестером проверить есть ли управляющее напряжение на выходах...
