многофункциональный WiFi терморегулятор Xiaomi ZINGUO



В данном обзоре пойдет речь о самом необычном устройстве из экосистемы “умного” дома Xiaomi…

Довольно много новинок от компаний не входящих в Xiaomi Ecological Chain Enterprise не анонсируются на официальных сайтах. Поэтому периодически я занимаюсь серфингом по вкладках приложения для изучения ассортимента добавляемых устройств.

Однажды было замечено довольно странное устройство, находящееся в нескольких вкладках одновременно…

В попытке получить больше информации об устройстве сразу же нашел его на китайских торговых площадках, и поспешил приобрести для изучения диковинки…

Называется новинка незатейливо – Умный термостат (智能温控器) и принадлежит компании ZINGUO имеющей довольно приличный ассортимент разных смарт устройств типа реле, выключатели, двигатели для штор и т.п., большинство из которых сейчас проходят сертификацию Xiaomi. А занимает несколько вкладок приложения данное устройство по причине многофункциональности…

Поставляется внешний терморегулятор в белой бумажной коробке с лого самой компании ZINGUO и надписью works with mijia, то есть работает в приложении Mi Home.

На боковых сторонах упаковки указаны модель термостата и контакты компании.

Кроме коробки в посылке имелся также пакетик с внешним датчиком температуры.

То есть полная комплектация выглядит как то так. Терморегулятор и инструкция в коробке и датчик в отдельном пакете.

Инструкция полностью на китайском языке, так что на данный момент устройство работает только в регионе Китай (в настройках приложения), и я сомневаюсь что когда либо будет доступно в других регионах. В инструкции указаны полные характеристики девайса и подробно описаны режимы работы и настройки, но без гугл-транслейта не разобраться.

Внешне термостат выглядит как большая накладная смарт розетка с экраном. Мне напоминает ваттметры, продаваемые на рынках для проверки мощности домашней техники.

В верхней части передней панели размещен светодиодный сегментный дисплей, под ним кнопки переключения режимов и настройки. Еще ниже – розетка под вилки типа А (США, Канада, Япония) и типа I (Китай, Австралия) для подключения

нагрузки мощностью до 2500 Вт.

На задней стороне имеется только китайская вилка.

Для использования в наших электросетях я бы рекомендовал сам прибор подключать через переходник auktion, довольно неплохо себя зарекомендовавший с мощными нагрузками.

Выглядеть это будет так…

А вот с подключением нагрузки я бы не рекомендовал экспериментировать с переходниками и заменить на подключенном приборе на китайскую вилку, благо на али довольно большой ассортимент.

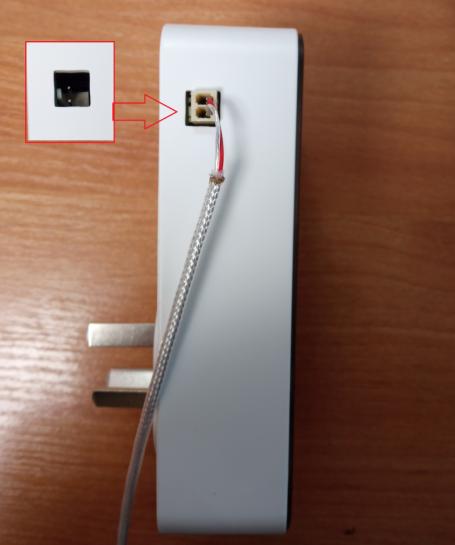

На левой боковой стороне имеется дополнительный разъем для подключения внешнего термодатчика (встроенного в устройстве нету).

Сам датчик имеет довольно интересную конструкцию… Сенсор NTC 10K B 3950 завальцован в металлической колбе, что позволяет использовать его даже в воде. Кабель датчика длиной 2 метра в металлической оплетке, защищающей провода от механических повреждений. Единственное слабое место, по моему мнению, возле разъема подключения к терморегулятору.

В комплекте с датчиком также присутствуют 4-ре присоски, позволяющие облегчить прокладку кабеля и установку сенсора в нужном месте.

При подключении терморегулятора в розетку все сегменты дисплея кратковременно засвечиваются, что выглядит немного пугающим от количества иероглифов. Стоит отметить, что из за сегментации символов, заменить их на любой другой язык не получится. Совсем. Но в принципе через некоторое время иероглифы перестаешь замечать совсем, так как цифры значений показаний интернациональны и имеют намного большее значение.

Через секунду после включения большинство символов отключаются и на дисплее отображается только текущая нужная информация в зависимости от режима работы.

А что касается режимов данного устройства, то здесь много интересного.

Во первых, данный прибор является внешним терморегулятором, соответственно на дисплее отображается текущее значение температуры, а также нижнее и верхнее граничные, установленные или через приложение или с помощью кнопок управления на самом устройстве.

На данном фото указана текущая температура без граничных значений. После установки верхнего и нижнего порогов рабочего диапазона сценария, их значения будут отображаться в нижней части дисплея.

Стоит отметить что прибор в режиме терморегулятора способен измерять температуру в диапазоне от -50°С до +130°С с шагом 0,1 градус и работать как в режиме нагревания (включение нагревателя при падении температуры ниже нижнего установленного порога и выключение нагрузки при достижении верхнего порога) так и в режиме охлаждения (включение охладителя при достижении температуры верхнего пороги и отключении нагрузки при достижении нижнего установленного значения).

Используются данные функции в аквариумах, террариумах, инкубаторах, теплицах. Хотя можно управлять и обычным электро -конвертером, -радиатором или ветродуйкой установив датчик на значительном расстоянии от нагрузки…

Данный функционал можно настраивать как с помощью кнопок на самом устройстве так и в приложении MiHome. В последнем случае будут доступны графики и логи работы.

Также в приложении можно настроить сценарии совместной работы с другими смарт устройствами.

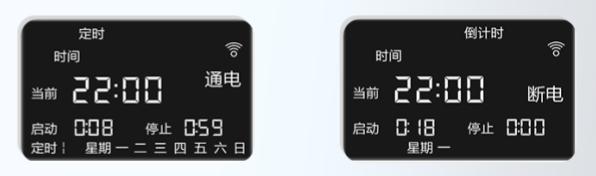

Во вторых, данный прибор можно использовать как обычный таймер для включение различных приборов по указанному времени.

Минимальной единицей времени в данном режиме является минута. Доступно 9 таймеров на включения-выключения на всю неделю или на определенные дни.

Настраивать таймеры удобней с приложения, но в принципе можно и с помощью кнопок. В приложении при этом также будут доступны логи работы.

В третьих, данный прибор может работать как энергомонитор с контролем мощности нагрузки или учетом потребления электричества.

Чувствительность прибора в данном режиме довольно высокая – до десятых вата.

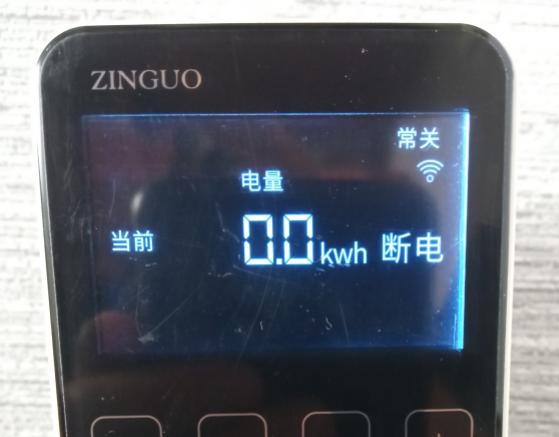

На дисплее (и в приложении) при этом можно выбрать какая информация будет отображаться или текущее значение мощности в ваттах или значение потребления в ватт-часах.

Характеристики

Производитель: ZINGUO

Модель: SC01

ID: zinguo.etool.sc01

Протокол связи: WiFi 2,4 ГГц

Мощность нагрузки: 10 А, 250 Вт (2500 Вт)

Размеры: 109 х 61 х 28 мм

Диапазон рабочих температур: от - 20 до +50 °С

Диапазон измеряеміх температур: от - 50 до +130 °С

Функционал: терморегулятор, таймер, энергомониторинг, автономная работа по установленных вручную настройках, дистанционное управление с приложения, участие в сценариях

Экосистемы: Mijia Mi Home (Китай)

Подключение к Mi Home

Так как терморегулятор работает по протоколу WiFi, каких либо шлюзов для его участия в сценариях не нужно, подключается непосредственно к роутеру..

Интеграция в экосистему “умного” дома стандартная и не отличается от подключения других смарт устройств Xiaomi. Перед началом процедуры, рекомендую временно активировать функцию Местоположение (GPS) на смартфоне, в последних версиях приложения без этого Автопоиск новых устройств работает некорректно.

Далее устанавливаем устройство в розетку, запускаем Mi Home и нажимает + в верхнем правом углу приложения.

Дальнейшие шаги подключения стандартные и не отличаются от подключения других смарт устройств экосистемы.

Не забываем указать местоположение устройства и изменить имени на уникальное, если устройств несколько.

После завершения процедуры подключения, приложение загрузит плагин для настройки и управления терморегулятором.

Так как терморегулятор предназначен для региона Китай, при открытии плагина нас ожидает вот такая ситуация…

Полное отсутствие подписей пунктов. Тоже и во вкладке Настройки, но только для индивидуальных настроек. С общими проблем нету.

Решается данная проблема довольно просто. В настройках приложения Mi Home, во вкладке Языки переключаемся на английский, хотя бы временно на момент изучения и настройки устройства. После переключения языка приложения, в плагине терморегулятора все надписи появляются. Связано это с тем что кириллица в плагине не поддерживается на данный момент.

На главном экране плагина в самом верху самым большими знаками отображается текущее значение температуры. Чуть ниже мощность нагрузки и потребление электроэнергии.

Нижнюю часть плагина занимают вкладки настройки и мониторинга устройства.

Тапом по пункту Start | Stop, в новом окне открывается вкладка установки минимального и максимального значений температуры рабочего диапазона.

Пункт Mode позволяет выбрать режим работы устройства, например на нагрев, охлаждение, режим таймеров с прямым, обратным или цикличным отсчетом и состояния розетки в обычном режиме.

В пункте On-off record открывается лог включений-отключений нагрузки.

Пункты Temperature record и Power record позволяют просмотреть графики изменения температуры или мощности соответственно.

Для более точной и продвинутой настройки терморегулятора нужно воспользоваться вкладкой Настройки, открыть которую можно нажатием на (...) в верхнем правом углу плагина.

Что касается пункта Общих настроек (те что не требуют перевода), то здесь все стандартно для большинства смарт устройств экосистемы, изменение имени и местоположение, обновление прошивки и т.п. А вот Настройки устройства очень обширны и разобраться сходу довольно трудно…

Первые два пункта Working mode setting и Start stop temperature setting дублируют пункты Mode и Start | Stop с главного экрана плагина.

Пункт Time setting позволяет настроить индивидуальные таймеры включения-выключения нагрузки на каждый день недели без учета температуры.

Пункты Loop setting и Countdown setting позволяют настроить таймеры прямого/обратного отсчета и их цикличность. То есть таймеры которые повторяются каждый день независимо от дня недели.

High and low temperature alarm setting – настройка нижнего и верхнего порога критичных значений температуры при достижении которых встроенный зуммер терморегулятора будет издавать звуковые сигналы. Данный диапазон температур является критичным а не рабочим. Например для поддержания температуры в террариуме (теплице, инкубаторе или помещении) выставляем диапазон 24 - 30°С, то аварийный например 20-35 °С. Если по каких то причинах (сломался нагревательный элемент, повредился кабель и т.п.) произошел сбой и температура приблизилась к критичным значения, терморегулятор уведомит об этом звуковым сигналом.

Device display setting – настройка отображаемой информации на дисплее терморегулятора независимо от режима работы. Например устройство может работать в режиме таймера а отображать на дисплее или температуру датчика или мощность нагрузки.

Device key lock setting – блокировка кнопок управления на терморегуляторе (типа защита от детей).

Backlight auto-off setting – автоматическое отключение подсветки дисплея через 5 минут.

Device push notification setting – настройка уведомлений на приложение при нештатных ситуациях. Интересно то что есть уведомления не только о выходе за пределы рабочего диапазона температур, но и о повреждении датчика температуры, превышении допустимой мощности нагрузки…

Restore factory default setting – также интересный и полезный пункт. В случае если Вы забыли что и где настраивали, можно сбросить все настройки всех пунктов к заводским.

В разделе History record доступны вкладки логов включения-отключения нагрузки и графики потребления электроэнергии и температуры на день и месяц работы устройства.

Большую часть функционала плагина, типа переключения режимов, настройка диапазонов температуры и интервалов таймеров доступна для управления с помощью кнопок на самом терморегуляторе, но не так комфортно.

С помощью гугл-переводчика немного удалось понять назначение кнопок.

1. (первая слева) – однократное нажатие - циклическое переключение режимов работы, Длительное удержание - блокировка-разблокировка кнопок, трехкратное нажатие - сброс всех настроек.

2. (вторая слева) – однократное нажатие - активация/запуск выбранного режима, трехкратное нажатие - настройка верхнего и нижнего значения температуры (вроде для алярмов), удержание 10 сек - включение режима автоотключения подсветки дисплея через 5 мин.

3. (-) - уменьшение значений (температуры или времени) в зависимости от настраиваемого режима, вне режима - переключение отображаемой информации дисплея.

4. (+) - уменьшение значений (температуры или времени) в зависимости от настраиваемого режима, вне режима - настройка сети (вроде)...

Ко всем вышеперечисленным наворотам данного устройства также стоит добавить возможность его участия совместно с другими смарт устройствами “умного” дома в сценариях Автоматизации. При этом терморегулятор может выступать и в роли условия (ЕСЛИ) и в роли исполнителя (ТОГДА).

Что интересно, в роли условия доступны только сцены связанные с температурой, а вот в роли исполнителя – практически весь функционал.

Из доступных кейсов автоматизации с ходу я вижу следующие – зачем поддерживать температурный режим например в теплице, если внешняя температура близка к нему и не выходит за пределы критического диапазона. Это позволяет сэкономить на электричестве.

Что касается других режимов в автоматизации – пока не получилось придумать им применение но считаю это неплохим бонусом от производителя. Возможно работа по таймингу с учетом внешних условий кому то тоже пригодится.

Заключение

Очень и очень интересный девайс с огромным функционалом. Данный терморегулятор можно применять и для поддержания комфортных условий как небольших комнат/помещений управляя обычными нагревательными приборами мощностью до 2,5 кВт, так и в специфических ситуациях типа террариумы, аквариумы, теплицы, инкубаторы. Особенно в данных ситуациях актуальны алярмы и оповещения о нештатных ситуациях. Возможность совместного использования с другими смарт устройствами автоматизации еще больше расширяет возможности использования. Дополнительный функционал в виде энергомониторинга и таймеров также может пригодиться.

Что касается минусов устройства – китайские розетки и иероглифы, к сожалению придется мириться. На данный момент аналогов в экосистеме нету.

По поводу покупки данного терморегулятора также присутствуют минусы. На доступных торговых  Aliexpress, Banggood или Gearbest на данный момент он недоступен и вряд ли появился в ближайшее время. Единственный выход, искать знакомых совершающих покупки непосредственно в Китае. Ориентировочная цена данного терморегулятора в районе 25-30 долларов без доставки.

Если вдруги устройство появится на доступных площадках, я добавлю ссылки в обзор и сообщу в telegram канале...
