WiFi реле Moxiaoqi S1 для Xiaomi MiHome



Во второй половине 2022 года, экосистема MiHome пополнилась довольно большим ассортиментом новых смарт реле для освещения. В данном обзоре речь пойдет о WiFi Smart Relay Xiaomi Moxiaoqi S1.

Новинка была представлена в начале октября на платформе Youpin (Xiaomi), что очень повышает шансы скорого появления в продаже на доступных торговых площадках типа Aliexpress.

Поставляется новое реле в “богатой” упаковке с иероглифами и лого mijia, что довольно непривычно после обычных антистатических пакетиков.

На задней стороне указаны модель и основные характеристики устройства, и все на китайском языке, так что на данный момент реле будет работать только в регионе Китай (в настройках приложения).

Внутри ожидает само реле, дополнительно упакованное в полиэтилен, пара быстрозажимных коннекторов, что очень необычно по сравнению с комплектацией практически всех предыдущих реле,  и инструкция на довольно большом листе. Дополнительно все зафиксировано в специальные бумажные вставки, чтобы не болталось при транспортировке.

Инструкция на все том же китайском. В ней повторяются основные характеристики и описание процедуры подключения и сброса реле.

Само реле не большое, размерами 66 х 33 х 21 мм, особенно для такой упаковки, имеет сразу выведенные провода для подключения питания и нагрузки с залуженными концовками.

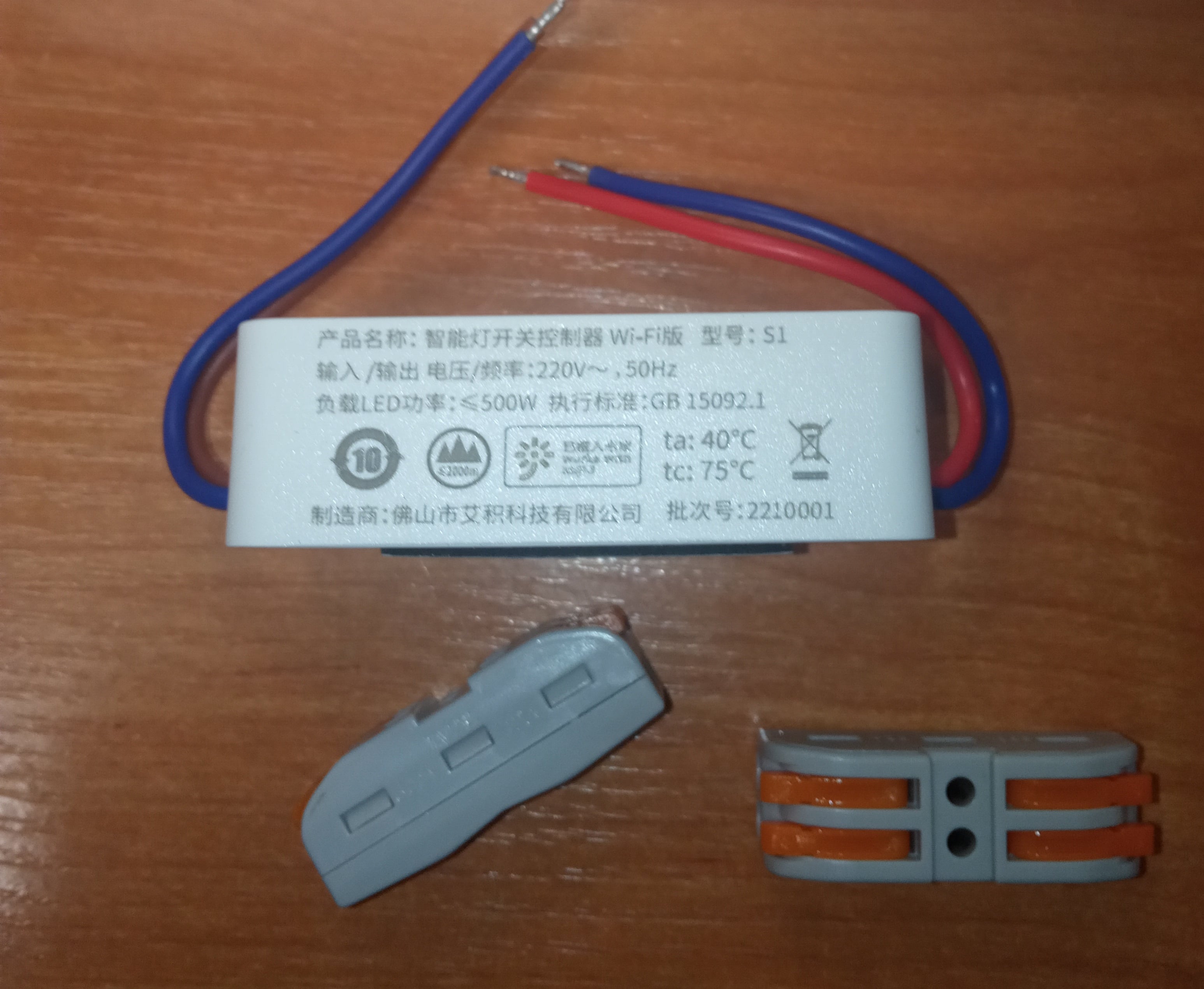

На боковой стороне реле также присутствуют надписи с характеристиками реле.

Для крепления реле к поверхности, на задней части имеется полоска двустороннего скотча 3М, что как по мне не всегда удобно, не помешало бы какое либо ушко под саморезы, как в некоторых моделях.

Ну и как же без техноэротики…

Крышка корпуса фиксируется только с помощью защелок, расклинивать которые удобнее всего возле проводов.

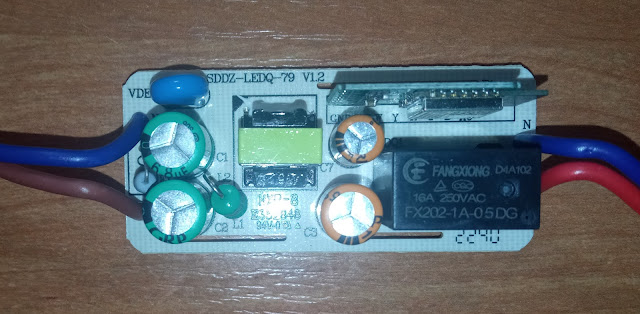

Плата собрана аккуратно, компоновка радиоэлементов не плотная. Отчетливо различаются БП, контроллер управления и реле.

Флюс с платы смыт. Но пайка элементов скорее всего проводится вручную.

Характеристики

Производитель: Moxiaoqi

Модель: S1 (墨小七智能灯开关控制器)

ID: zair.switch.zsc02w

Интерфейс управления: WiFi (BLE для передачи данных настроек)

Максимальная мощность нагрузки:  до 300 Вт LED светильники

Рабочее напряжение: 220 В переменка

Размер: 66 х 33 х 21 мм

Рабочая температура: -10℃～+50℃

Каналов управления: 1

Управление: через приложение со смартфона, голосовое управление Xiao AI (нужно знание китайского), любыми беспроводными выключателями из экосистемы Xiaomi по сценариях.

Регион: Китай

Подключение к Mi Home

Процедура интеграции реле в “умный” дом стандартная и практически не отличается от сопряжения других смарт устройств.

Перед началом подключения следует включить Bluetooth на смартфоне, он используется для передачи настроек сети устройству и Местоположение (геолокация, на время сопряжения). Саму процедуру подключения следует проводить перед установкой реле на постоянное место использования, при этом соблюдать полярность подключаемых проводников питания на этом этапе не обязательно. Но при установке на постоянное место работы, рекомендую правильно подключать фазу и ноль для безопасности...

Так как реле работает по протоколу WiFi каких либо шлюзов не нужно. Подаем питание на устройство, запускаем приложение Mi Home, нажимаем + (Автопоиск новых устройств), выбираем наше реле и следуем указания.

Как всегда, указываем местоположение устройства, меняем имя на уникальное, если реле несколько. Новая фишка для некоторых переключающих устройств – изменение значка в плагине, но его можно выбрать позже в настройках. То же касается “умных” сценариев.

После завершения процедуры подключения, приложение загрузит плагин для настройки и управления реле.

Плагин довольно примитивный, но оно и не удивительно как для такого устройства.

Фон главного экрана плагина меняется в зависимости от состояния: синий с белой кнопкой – включено, черный с красной кнопкой – выключено. В нижней части расположены кнопки таймеров.

По нажатию на (...) в правом верхнем углу плагина, откроется вкладка Настройки.

Как всегда для устройств китайского региона, Общие настройки переведены на кириллицу,  настройки устройства (Basic setting) – на английском. С общими устройства все понятно, они стандартные практически для всех устройств экосистемы — обновление прошивки, Автоматизация изменение имени и местоположения и т.п.  Кстати в некоторых устройствах пункты имени и местоположения объединены.

Что касается изменение иконки в плагине, этот пункт пока не работает.

Basic setting – имеет несколько довольно интересных пунктов…

Jog delay – настройка времени задержки – не совсем понятно зачем этот пункт. Подразумевается задержка переключения состояния.

Flex switch – довольно необычный пункт для данного устройства. Реле умеет работать с Flex выключателями, при которых напряжение на него подается постоянно, а кратковременное размыкание цепи воспринимается им как команда на переключение состояния. Для освещения это очень полезная функция, особенно учитывая схему подключения.

Default state – также полезный пункт, позволяет настроить состояние реле при аварийном отключении электричества.

В Автоматизации реле имеет неплохую подборку предустановленных “умных” сценариев, но они на любителя, так как на данный момент не такие гибкие как созданные.

В сценария устройство может выступать и в роли условия (ЕСЛИ включено / выключено) и в роли исполнителя (ТОГДА включить / выключить / переключить).

Кстати схема подключения довольно примитивная – фаза-ноль на вход, при этом размыкается только фаза. Использовать данное реле удобно именно с Flex выключателями, с обычными, при выключении питания, устройство будет недоступно для управления. Или, как вариант, обычный выключатель используется как аварийный, на случай ремонта проводки, замены лампочки, а управление состоянием производится или с приложения или беспроводным выключателем / кнопкой.

Заключение.

Данное реле предназначено для управления осветительными приборами или другой не мощной нагрузкой, ему подобных уже довольно много в экосистеме как по параметрам так и по функционалу. Обзоры на большинство можно найти в блоге.

Из плюсов отмечу оригинальную комплектацию с наличием клеммников, режимы Flex switch, делающим его более практичным и Default state, которого не хватает в некоторых аналогах, а также небольшие размеры (хотя все равно в подрозетник не влезет).

Из минусов – цена, немного выше аналогов, но возможно из за комплектации или отсутствия конкуренции… На момент написания обзора, реле в продаже доступно только у одного продавца.
