беспроводное реле PTX Sle Bluetooth Smart Switch для Mijia Mi Home
Здравствуйте Друзья.
Сегодня продолжаем тему беспроводных реле для умного дома Mijia Mi Home, и сегодня у нас на обзоре довольно интересное и неоднозначное устройство - PTX Sle Bluetooth intelligent switch.
Реле существует в двух вариантах: PTX Sle Bluetooth intelligent switch -- одноканальное и PTX dual Bluetooth intelligent switch соответственно двухканальное. Мне удалось найти и приобрести пока только первый вариант.

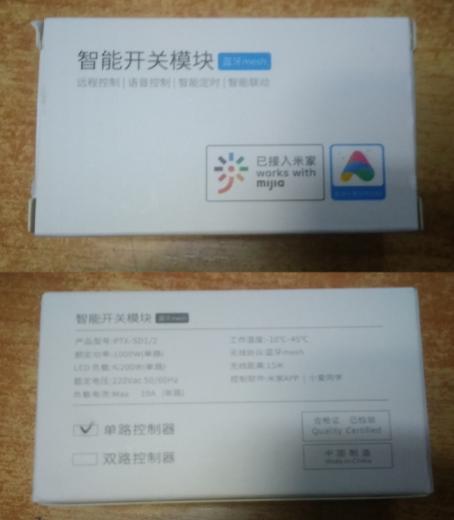

Поставляется устройство в мягкой бумажной упаковке с китайскими иероглифами и логотипом Mija без изображения продукта и основными характеристиками. Устройство предназначено только для китайского региона (в настройках приложения).
Комплектация минимальная — коробка, реле и инструкция на том же китайском.
Инструкция полностью на китайском и ее полезность только в правильной схеме подключения, так есть нюансы.
В обзорах о выключателях PTX указывалось о недорогом пластике из которого изготовлялись устройства. Не обошла эта проблема и реле.
По фото не видно, но в реальности различие ощутимое по сравнению с другими продуктами Xiaomi.
С обратной стороны устройства принт с основными характеристиками и подписями клемм подключения.
С одной стороны имеется ухо для фиксации устройства, с обратной - отверстия “reset” и индикатора состояния.
Винтики в клеммах только под плоскую отвертку…
Разбирается реле довольно просто - выкручиваем 4-ре винта и отсоединяем крышку.
Для подключения разборка не нужна, но мне было очень интересно что и как внутри...
На фото не особо заметно, но качество платы тоже не на высоте.
Так как устройство одноканальное то установлено только реле, но на плате присутствует место для установки второго. Делаем вывод что PTX dual практически не отличается от обозреваемого пациента.
Количество клемм так же больше чем нужно. Лишнее, я так понял, не задействовано программно.
К сожалению забыл записать модель модуля связи, а сейчас уже трудно добраться к устройству -- активно используется.
Основные характеристики:
Модель — PTX-SD1
Интерфейс управления — Bluetooth Mesh
Максимальная мощность нагрузки — 1000 Вт или до 200 Вт LEDсветильники, но не более 10 А
Размер — 60 * 43 * 30 мм
Каналов управления — 1
Управление: через приложение со смартфона, голосовое управление XiaoAI (нужно знание китайского), любыми беспроводными выключателями из экосистемы Xiaomi по сценариях.
Особенности подключения.
При покупке я внимательно изучал описание на сайте продавца, и там была указана довольно интересная схема подключения
Как оказалось, ничего общего с реальностью она не имеет. И верь после этого описаниям…

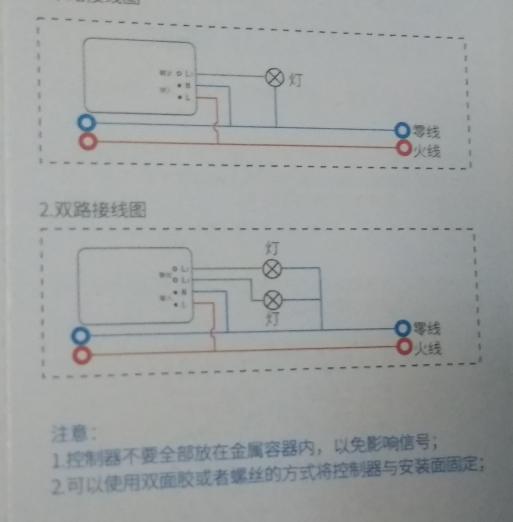

В инструкции схема подключения следующая.
Так же эта схема указана и в описании в приложении Mijia Mi Home.
Из этого следует, что управлять реле можно только дистанционно -- с помощью смартфона или беспроводной кнопки.
При первом подключении и интеграции к умному дому, я использовал кусок кабеля с вилкой с одной стороны и голыми проводами с другой. Если не подключать нагрузку (а в начале нам это не нужно), то полярность проводов можно не соблюдать.
Подключение нового устройства в экосистему Mi Home довольно простое и не отличается от подключения других гаджетов компании. Подаем питание, проверяем включен ли Bluetooth на телефоне и запускаем приложение.
Индикатор состояния на реле при этом будет мигать красным цветом. Далее следуя указаниям Мастера Подключения подключаем устройство к нашей сети, не забыв указать пароль, указываем его название и выбираем местоположение (комнату где будет работать розетка). После подключения устройства к нашей сети светодиод мигать перестанет.
При удачном подключении приложение загрузит плагин управления.
При неудачном подключении удерживаем кнопку “reset” на устройстве до состояния мигания индикатора, в приложении в верхнем правом углу нажимаем + и в закладке Переключатели выбираем наше устройство . Далее также следуем указаниям.
В плане функционала, плагин реле довольно скромный и практически не отличается от плагина на выключатели данного производителя.
В главном окне плагина доступно только включение-выключение устройства, в меню настроек также все скромно -- поделиться устройством, автоматизация, проверка обновлений, управление местоположением, переименование и т.п.
Единственный пункт с которым я пока не разобрался -- control mode. На данный момент он не активен.
Стоит отметить, что для использования реле обязательно нужен шлюз Xiaomi Gateway 3 в котором есть поддержка Bluetooth Mesh и возможно еще шлюз Yeelight Bluetooth Mesh. С любыми другими Bluetooth шлюзами работать однозначно не будет.
Кстати подключать к шлюзу устройство не нужно, оно само подтянется после настройки через приложение.
Заключение
Итак, устройство получилось довольно не однозначное. С одной стороны дешевый пластик и невысокое качество печатной платы. НО… Реле я установил для управления обычными LED спотами на кухне -- управление через смартфон немного геморойное, так как все проходит через китайские серверы со значительной задержкой. А вот управление через беспроводную ZigBee кнопку меня сильно порадовало. Во первых при создании простых сценариев получаем LAN режим работы -- то есть даже при выключенном WiFi роутере реле без проблем управляется беспроводным выключателем. Во вторых -- скорость такой работы почти мгновенная, задержек практически нету.
Хотя герой обзора и уступает по функционалу предыдущему реле от Yeelight (смотрите предыдущий обзор), я подумываю еще прикупить таких устройств.
На момент покупки и написания обзора, устройство только у одного продавца и только одноканальное.
Buy From Aliexpress ➤ http://got.by/582pvs
Как только появятся другие варианты покупки, я добавлю ссылки.
