WiFi термостат Heatcold M2 для Xiaomi Smart Home



В 2023 году компания Heatcold представила новую серию умных термостатов M2, в том числе и для экосистемы Xiaomi. В блоге есть обзор на первую версию термостатов TH123, так что заодно сравним их…

Как и в прошлой серии, линейка М2 состоит из 3-х моделей для различных систем отопления:

EFH – для электрических полов – управляет электрическим нагревательным кабелем,

WFH – для водяных теплых полов – управляет клапанами подачи теплоносителя,

FCU –  для воздушных систем отопления с тепловым насосом – управляет вентилятором и клапанами подачи теплоносителя.

Также отмечу, что новая серия представлена в двух цветовых вариантах черный и серебристый.

Поставляется новинка в бумажной белой коробке из плотного картона с дополнительными фиксирующими вставками. Графическое оформление довольно скромное – только надпись Smart Thermostat на лицевой стороне.

На одной из боковых сторон указаны серия, тип управления и лого Mijia с QR-кодом для скачивания приложения.

Еще на одной из сторон указаны минимальные характеристики устройства.

Комплектация стандартная для устройств данного типа: сам термостат с защитной пленкой на лицевой панели, внешний сенсор температуры на кабеле длинной 2,8 метра, инструкция на английском и двумя крепежными винтами для фиксации в подрозетнике.

Термостат имеет довольно интересный дизайн по сравнению с предыдущей моделью, особенно в черном цвете. Панель дисплея занимает левую часть лицевой панели на всю высоту а сам индикатор практически не заметен под полупрозрачной накладкой. Клавиши расположены в вертикальном порядке. В зависимости от модели, их количество бывает 3-ри или 4-ре клавиши. Самая большая, с буквой M, является функциональной для доступа в меню настроек, клавиши поменьше – для управления температурой в обычном режиме или изменения значений пунктов в сервисном меню. 4-я клавиша присутствует только в FCU модели для управления вентилятором.

Дисплей является сегментированной LED панелью и после подачи питания в первые секунды отображает довольно интересные символы. В верхней части кроме пиктограмм WiFi и Bluetooth присутствуют и много других знаков типа ZigBee, климатические и китайские иероглифы, но в рабочем режиме в данной модели они не используются. Просто экран стандартный для всех типов термостатов и различных экосистем.

В нижней части отображаются рабочие режимы с предустановленными настройками. Хотя неиспользуемые символы также имеются.

В рабочем режиме все лишние пиктограммы убираются. Главной отображаемой информацией является текущее значение температуры, самыми большими цифрами и установленное верхнее значение цифрами поменьше. Если температура ниже заданных границ, сегменты возле текущего значения мигают.

Клавиши также имеют не яркую голубую подсветку, которая выключается через несколько секунд вместе с понижением яркости экрана при отсутствии активности.

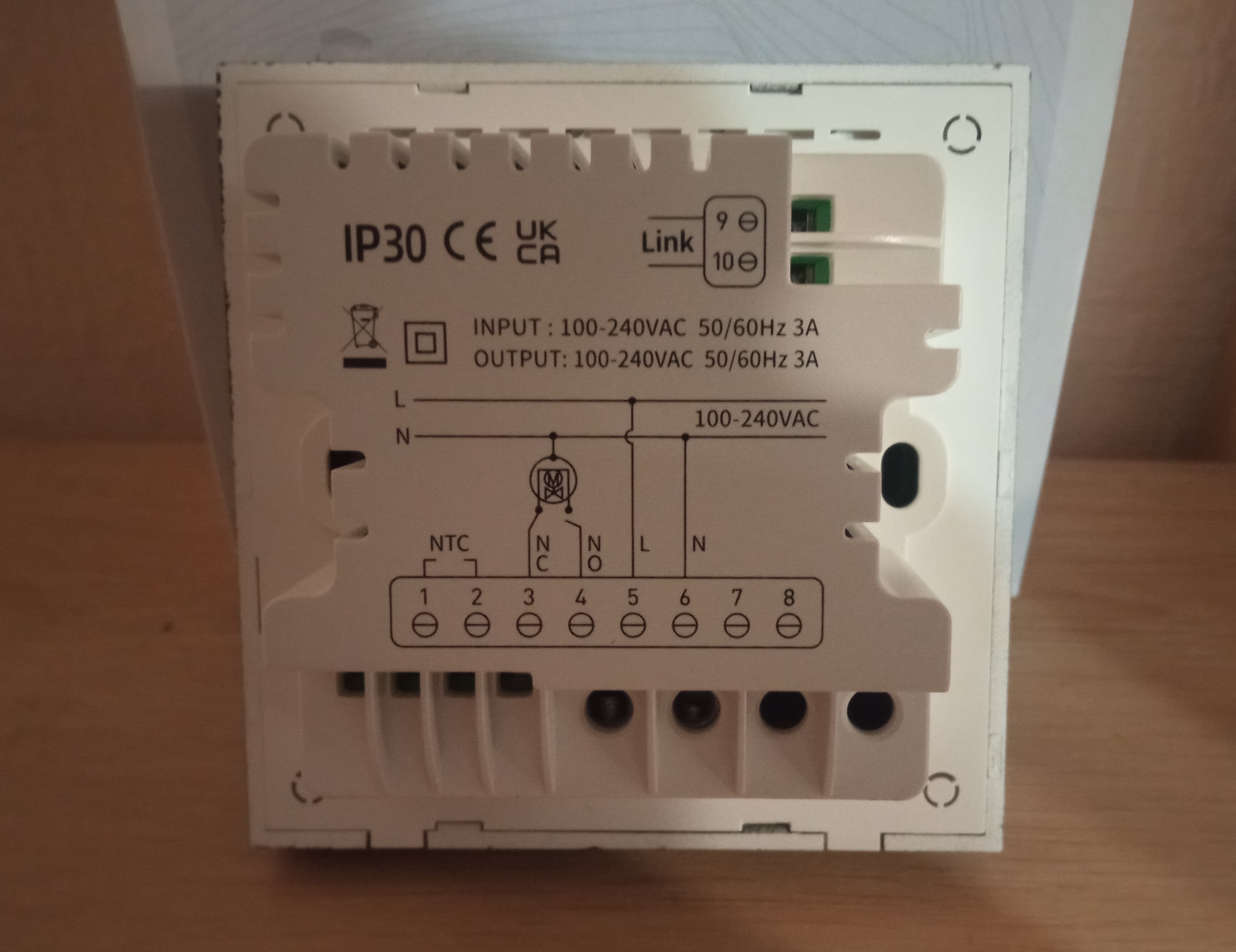

Задняя часть термостата может иметь разную форму под различные подрозетники. Например версии для Tuya Smart вроде подходят под круглые подрозетники. Но версия для Mi Home только под квадратный. Расположение контактных разъемов и их назначение также отличается в зависимости от модели и соответственно функционала.

Так как на обзоре модель для водяного отопления с управлением клапанами подачи теплоносителя, то и назначение контактов соответствующее. 1-2 предназначены для подключения внешнего сенсора температуры, который монтируется непосредственно возле труб в полу, хотя в терморегуляторе имеется и внутренний сенсор, мониторящий воздух в помещении.

В отличии от предыдущей версии, встроенный сенсор полностью спрятан в корпусе и обдувается через вентиляционное отверстие.

Контакты 3-4 (NC NO) подключаются непосредственно к клапанам и управляют фазной линией L. В зависимости от типа клапанов используется или NC (Normal Close) или NO (Normal open) контакт. Но при подключении нужно иметь ввиду, что надписи NC и NO имеют отношение к контактам реле а не типу клапана. Так что делаем все по интсрукции. Допустимый ток нагрузки данных контактов не должен превышать 3А, так что подключать электрический теплый пол либо другую нагрузку недопустимо.

 5-6 – контакты питания непосредственно самого терморегулятора.

Контакты 7 и 8 в данной модели не задействованы, а вот назначение 9-10 (Host Linkage) мне не известно…  Как подсказал один из подписчиков, эти контакты предназначены для принудительного запуска котла (в котле это контакты для подключения внешнего термостата и по умолчанию на плате стоит перемычка, вместо которой и нужно подключить Host Linkage)...

Как и предыдущая версия, новинка состоит из двух частей: передняя панель с клавишами и дисплеем и задняя – силовой блок. Соединяются между собой части низковольтным 10-пиновым разъемом а фиксируются пластиковыми защелками в нижней части.

Рамка в новинке уже не съемная и сделана из пластика. Такое себе удешевление устройства.

Так как устройство для обзора предоставлено подписчиком телеграм канала, дальше разбирать термостат я не стал. К тому же начинка вряд ли сильно отличается от ранее обозреваемой модели предыдущей версии…

Характеристики

Модель: TH1230-W (для водяного теплого пола)

ID: cubee.airrtc.1230w

Питание: AC100-240V, 50/60 Гц

Ток нагрузки:  до 3 A,

Внешний датчик: NTC 10K B25/50 3950K,

Калибровка датчика температуры ± 10ºС,

Диапазон температур: 5-35 ℃,

Точность: ± 1 °C,

Индикатор: сегментированный LCD дисплей,

Материал: PC+ABS,

Приложение: Mijia,

Размеры: 86*86*11 мм,

Режимы работы: по внешнему датчику, по внутреннему и комбинированно по обоих датчиках,

Управление: с приложения mihome, клавиши на самом устройстве, сценарии автоматизации, голосовое XiaoAI.

Кстати инструкция, как я уже упоминал выше, на английском с хорошим описанием и цветной полиграфией.

Рекомендую обязательно изучить ее хотя бы бегло. Кроме Основных характеристик и процедуры сброса, в ней также описаны способы настройки предустановленных режимов Home, Away, Home, Smart, Sleep. Данные режимы работают автономно (без интернета) и настраиваются непосредственно на самом устройстве с помощью клавиш.

Подключение в Mi Home

Как и предыдущая версия, новый термостат довольно автономный и очень хорошо работает без интернета по настроенных непосредственно в нем режимах. Но интеграция в экосистему Mijia позволяет управлять термостатом удаленно и создавать автоматизации совместной работы с другими смарт устройствами, например логический режим.

Сама процедура подключения не сложная и не практически не отличается от подключения других устройств. Подаем питание на термостат, включаем Bluetooth и Геолокацию на смартфоне и запускаем приложение. В большинстве случает новое устройство определится Автопоиском.

Хотя устройство работает по протоколу WiFi, настройки самой сети передаются по Bluetooth. Особо отмечу, что использовать функцию BLE шлюза для подключения беспроводных датчиков не получится.

Во время подключения будет предложено указать местоположение термостата и изменить имя на уникальное, если устройств несколько.

После подключения нового устройства, приложение загрузит плагин для настройки и управления термостатом. В новых версиях приложения плагин доступен во вкладке Климат.

Дизайн плагина нового термостата практически не отличается от предыдущей версии… Те же цвета фона, то же управление и отображение режимов работы. Но, самое главное, отсутствуют китайские иероглифы даже в стоковом приложении в китайском регионе. Это очень сильно упрощает и настройку и использование.

В самом верху плагина отображается верхнее значение заданного температурного диапазона, по средине – текущее значение температуры по датчику, (-) и (+) изменение границ диапазона (также верхнее). Ползунок Lock активирует защиту от детей (блокировка управления клавишами). Пиктограмма 4-х квадратиков – выбор режима работы из предустановленных.

Пиктограмма шестеренки в нижней правой части плагина позволяет настроить работу устройства.

Sensor - выбор сенсора для мониторинга температуры. Доступны внешний, внутренний и комбинированный. В последнем случае не совсем понятно значение какого датчика является определяющим.

Temp calibration ADJ – настройка погрешности внешнего датчика если используется отличный от указанного в описании. Значение погрешности можно узнать из интернета сравнив модели сенсоров или по разнице сопротивлений в специальных таблицах.

Swing – гистерезис – разница между температурой включения и выключения термостата. Например на терморегуляторе установлено значение температуры 25°С а гистерезис 2°С. В данном примере нижнее значение диапазона будет 23°С. При более низком значении термостат включит отопление.

При нажатии на (...) в верхнем правом углу плагина будут доступны Общие настройки устройства.

Здесь находятся стандартные пункты настроек для большинства устройств экосистемы: изменение имени и местоположения, обновление прошивки и т.п.

Сценарии и Автоматизация

В отличии от предыдущей версии, новый термостат из коробки способен участвовать в сценариях автоматизации. При этом устройство может выступать и в роли условия (ЕСЛИ) и в роли действия (ТОГДА). Пункты условий на английском но в большинстве случаев понятны.

Для условий ЕСЛИ доступно 18 различных сцен типа активного режима работы, текущего значения температуры по различных датчиках или текущего состояния самого термостата. Последнее особо интересно так как позволяет реализовать работу логического термостата. В случае, если термостат находится далеко от управляемых клапанов (или другой нагрузки), управление можно настроить с помощью сценариев и других смарт устройств. Установив термостат в подрозетник с подключением питания можно настраивать температуру в удаленном помещении по внутреннему датчику (температура воздуха в помещении) а само управление клапаном реализовать с помощью реле или розеток через сценарии.

В отличии от сценария с термодатчиком, настраивать комфортную температуру помещения можно на самом терморегуляторе не доставая смартфон. Созданные таким образом сценарии в большинстве случаев имеют локальный режим работы и не зависят от интернета.

В разделе Действия (ТОГДА) доступно 14 условий, позволяющие, кроме включения-выключения или блокировки устройства, можно реализовать переключение преднастроенных режимов или индивидуальные настройки температуры.

Регионы и Моды

Как и термостат предыдущей версии, новинка предназначена для работы в регионе Китай. Но с помощью модифицированных приложений Mi Home, можно добиться работы и в Глобальном регионе. Тестирование проводилось в моде от VEVS и каких либо отличий от стокового приложения ни в управлении ни в автоматизации я не заметил.

Пункты настроек и условия сценариев аналогичны стоковому и в бесплатной версии также на английском.

Заключение

Честно говоря, каких либо значимых отличий от термостата предыдущей версии Heatcold TH123E в сравнении с новинкой я не заметил. Плагин, управление, настройка и автоматизации остались практически без изменений. Но вот дизайн у новой версии довольно стильный и современный. Да и цветовые варианты расширяют выбор. А учитывая что цена обеих версий одинакова (хотя иногда можно новинку найти и дешевле), то я однозначно рекомендовал бы к покупке именно новую версию.

Из непроверенного осталась только работа при отрицательных температурах. Встречается эта проблема в случаях если температура в помещении ниже 0 – термостат выдает ошибку и не включает нагрузку. Например включение обогрева на неотапливаемой даче перед приездом. Но думаю что данная особенность скорее всего также осталась без изменений от предыдущей версии. Да и актуальна она только для управления электрическими теплыми полами.
