датчик присутствия ZQ Solo Trio для Xiaomi Mi Home
В 2023 году ассортимент датчиков присутствия для экосистемы Xiaomi Mi Home значительно расширился, и особо отличилась компания Ziqing представившая и самый первый из них, ZQ Presence Sensor Lite и самый большой выбор устройств. В данном обзоре речь пойдет о еще одной ее новинке – зональный датчик присутствия Ziqing Presence Sensor Trio.
Отмечу, что компания представила сразу две версии зонального датчика, Solo и Trio, разница между ними в том, что последняя модель умеет работать с несколькими зонами одновременно.
Поставляется датчик в белой упаковке из плотного картона с дополнительными пластиковыми фиксаторами, увеличивающими жесткость коробки, так что содержимое очень трудно повредить.
На передней части упаковки имеется изображения датчика, сзади – модель и основные характеристики устройства. Лого “works with mijia” и еще одно упоминание характеристик присутствует на внутренней стороне упаковки.
Комплектация минимальная, непосредственно сам датчик, короткий (20 см) кабель USB A-C, две наклейки для фиксации датчика на поверхности и инструкция на китайском.
Сам датчик довольно небольшой, прямоугольный корпус размерами 55*34*16 мм из белого матового пластика.
В передней части имеется окошко с линзой Френеля из прозрачного пластика, под которыми находятся индикатор состояния бело-синего свечения, сенсор освещения и биосенсор, как указано в инструкции. Под последним названием я думаю имеется в виду датчик движения для совместной работы с радаром, как и в модели ZQ Presence Sensor Lite. На одной из боковых сторон находится кнопка Reset.
На задней части датчика продублированы характеристики устройства и имеется углубленное гнездо USB Type-C для питания, такие датчики работают только от внешнего БП (за редким исключением).
Конструкция со скрытым разъемом обусловлена не только эстетичностью, но и особенностью установки. Дело в том что данный датчик может устанавливаться только в вертикальном положении… никакой установки под углом. Но об этом чуть позже.
Кроме фиксации датчика на двусторонний скотч, у китайцев присутствуют и другие интересные решения, но за дополнительные юани.
Самый распространенный вариант – специальная накладка для подрозетника, позволяющая скрыть и само устройство и БП. Прикольно смотрится возле выключателей и розеток.
Также можно использовать небольшой пластиковый кронштейн, позволяющий установить датчик на какое либо устройство типа монитор, телевизор и т.п.
Характеристики
Производитель: Ziqing
Модель: ZQ Presence Sensor Trio
ID: izq.sensor_occupy.trio
Протокол связи: WiFi 2,4 ГГ и Bluetooth для передачи настроек сети,
Частота радара: 24G (24 - 24,25 ГГц),
Углы обзора: 160° по горизонтали, 90° по вертикали,
Диапазон светочувствительности: 0 - 60000 lux,
Рабочая температура: от - 10 ℃ до 50 ℃,
Расстояние обнаружения: присутствие до 6 м и движение до 7-ми метров,
Питание: USB Type-C 5 Вт, 0,5 Вт,
Габариты: 55 х 34 х 16 мм,
Экосистемы: Xiaomi Mi Home, регион Китай*
Подключение к Mi Home.
ZQ Presence Sensor Trio работает по протоколу WiFi поэтому каких либо шлюзов ему не нужно, прямое подключение к роутеру. В такой интеграции имеются и свои плюсы и минусы. Протокол Bluetooth используется для передачи настроек сети на начальном этапе интеграции. Сама процедура подключения стандартная для большинства устройств экосистемы – подаем питание на датчик, активируем Bluetooth и Геолокацию на смартфоне, запускаем приложение mihome и нажимаем + в верхнем углу (Добавить новое устройство).
Через автоопределение датчик у меня не подключился в стоковом приложении, поэтому делал через ручное добавление.
Дальше нужно будет указать местоположение устройства и изменить имя на уникально если датчиков несколько.
После завершения процедуры подключения, приложение загрузит плагин для настройки и управления новым устройством.
Плагин у нового датчика присутствия довольно необычный по сравнению любым другим из экосистемы Mi Home. После принятия Пользовательского соглашения на экране появляется специальное сообщение для регулировки положения датчика в пространстве, чем то похожее на уровень. Отмечу, что по инструкции датчик можно устанавливать только в вертикальном положении или небольшой наклон до 40° на высоте от 1,3 до 1,5 метра от пола.
Только после правильной установки будет доступна дальнейшая работа с устройством.
В самом верху (строка состояния) окна плагина отображается значение освещенности в lux и скорость передачи данных по WiFi.
Ниже расположена большая область разделенная на квадратики, это виртуальная карта где можно рисовать зоны помещения и с помощью сценариев назначать условия работы нужных устройств. Стоит отметить, что соответствующий размер сетки составляет 0,5 х 0,5 метра, что составляет 0,25 квадратных метра. Датчик поддерживает разделение пространства до 16 зон. Сама процедура создания зон довольно замысловатая, так что о ней чуть позже…
Под картой находятся вкладка сценариев автоматизации “Smart Scene”, в которых задействовано устройство, и графики определения присутствия и изменения освещения. Если протянуть плагин вверх, станут доступны и другие настройки датчика.
Bio-detection Sensitivity – настройка чувствительности датчика на человека, будет меньше ложных срабатываний но и небольшая задержка появится.
LED - отключения индикатора состояния на датчике, не будет мерцать при каждом движении.
Rese To No State – удаление ложных целей на карте.
Find Device – поиск датчика???, он будет мигать 10 секунд. Если с ложными срабатываниями еще понятно, какая либо техника может создавать помехи, то вот последний пункт совсем странный…
По нажатию на (...) в правом верхнем углу, станут доступны основные Настройки устройства.
Как и у большинства устройств экосистемы, здесь можно изменить имя и местоположение датчика, обновить прошивку.
Единственный интересный пункт здесь Advanced Setting – позволяет сделать калибровку датчика, активировать определение нескольких пользователей одновременно и очистить карту.
CorePose Calibration – дополнительная калибровка датчика, устройство нужно устанавливать на ровную поверхность в горизонтальном положении.
Shadow Tracking – активация позволяет отслеживать нескольких пользователей и соответственно активировать сценарии для нужных зон, полезно если два человека одновременно в разных зонах находятся.
Clear Map – позволяет очистить (удалить) карту от созданных зон. Этот пункт очень важный по началу, так как идеально зонировать с первого разу не получится…
Создание и редактирование зон
И так, приступаем к разбивке пространства на зоны…
Как видно на скринах, устройство умеет определять более одного пользователя и отображает его движение в реальном времени, с небольшой задержкой. Площадь, контролируемая датчиком довольно большая, размер квадрата (ячейки), как я уже писал выше, 0,5 на 0,5 метра. Так что перед началом разбивки, желательно пройтись по периметру, дабы узнать границы зоны.
Для активации функции рисования нужно нажать и удерживать палец на карте, пока не появятся дополнительные инструменты внизу. Сама процедура рисования это нажать пальцем на левый верхний угол где у нас начинается граница помещения и тянуть вниз и вширь до противоположных крайних границ. Если нужно форма отличная от прямоугольника, дальнейшими нажатиями на созданной зоне убираем или добавляем нужные квадраты. Инструментами в нижней части можно указать цвет зоны, изменить имя и ее назначение.
Нарисовать две зоны за один заход не получится. После завершения рисования и редактирования нужно сохранить результат а потом рисовать новую зону. Для сохранения карты нужно потянуть вверх белую полоску под названием зоны. Так что процесс этот довольно муторный, особенно по началу.
После длительных экспериментов мне удалось создать три зоны под которые планировались отдельные сценарии. Но, к сожалению, не все пошло так как задумывалось…
Верхние две зоны, это небольшая кухня площадью 6-7 кв.м, где зона 2 – обеденный стол с небольшой люстрой над ним, а зона 3 – рабочая поверхность на всю длину помещения со спот светильниками над ней. Задумывалось включения освещения в зависимости от пользователя в зоне, но при этом светильник 2 должен работать в обеих зонах. Первый недостаток – при использовании зон, иногда требуются довольно сложные сценарии и правильное их формулирование с учетом всех потребностей. Но получилось довольно неплохо.
Зона 1 – это отдельное соседнее помещение (ванная), где планировалось настроить автоматизацию на включение и удержание освещения пока пользователь находится там. Желтый выступающий квадрат – дверной проем из одного помещения в другой. Как оказалось, датчик не видит вообще никого во втором помещении сквозь стены или даже межкомнатную дверь… Так что датчик можно использовать только для одного помещения, в зоне его прямой видимости.
Кроме разбивки помещения на активные зоны, карту можно дополнять зонами помех или ограничивать площадь работы датчика.
Сценарии автоматизации
Теперь что касается автоматизации и ее недостатков… Датчик может выступать и в роли условия (ЕСЛИ) и в роли действия (ТО).
В действиях особо интересного практически нету ничего, доступны включение-выключение-переключение светодиода состояния, изменение чувствительности и сброс состояния при помехах.
А вот в условиях ЕСЛИ имеются нюансы. Первые два пункта: есть присутствие / нет присутствия, стандартны для большинства аналогичных датчиков и работают без проблем и задержек, но не поддерживают выбор зон, то есть работают везде где видит датчик – классический датчик присутствия.
Следующие два пункта учитывают и зоны и освещение в нем, то есть два условия в одном. При этом условие по освещенности – “ниже чем” выбрано значение.
Данный сценарий работает отлично и практически без задержек… ну возможно до 1 секунды.
Illumination is – сценарий с условием только по освещении. Напомню, диапазон от 0 до 60000 lux, настраивается передвижением ползунка с правой части по шкале. В верхней левой части отображается текущее значение освещения, очень удобно.
Следующие пункты – присутствие в зоне / нет присутствия в зоне, имеют особенность.
При выборе зоны нужно указывать задержку на запуск сценария в секундах, минутах или часах. Максимальная задержка 8 часов 59 минут, то есть почти 9 часов, а вот минимальное значение 5 секунд. Получается при попадании объекта в зону, сценарий запустится только через 5 секунд. При выборе более низкого значения, не удается активировать сценарий.
Условия LED On и LED Off мне понять не получилось. В каких сценариях нужно учитывать состояния индикатора???
Также в автоматизации имеется еще одна не очень приятная особенность. Дело в том что на момент написания обзора, можно создать практически всю автоматизацию локальной, то есть независимой от интернета, кроме некоторых случаев:
сценарии в которых условие время - облачные,
сценарии в которых присутствует отправка редактируемых уведомлений - облачные,
сценарии в которых и в условиях и в действиях выступают устройства работающие по WiFi - облачные.
Так вот в зоне 2, у меня WiFi лампочка от Yeelight и соответственно сценарий с участием обеих этих устройств только облачный. В случаях с zigbee и ble mesh все работает локально. Это нюанс можно обойти с помощью добавления какого либо устройства на другом протоколе в сценарий (действия), например реле или Xiaomi Home Hub, но на момент написания обзора проверить это не получилось.
Регионы и мод vevs
Иногда некоторым пользователям приходится использовать устройства не родного региона, и единственный мне известный вариант обхода блокировки, это модифицированный mihome vevs, хотя компания тоже не дремлет и с каждым годом эта проблема решается все сложнее.

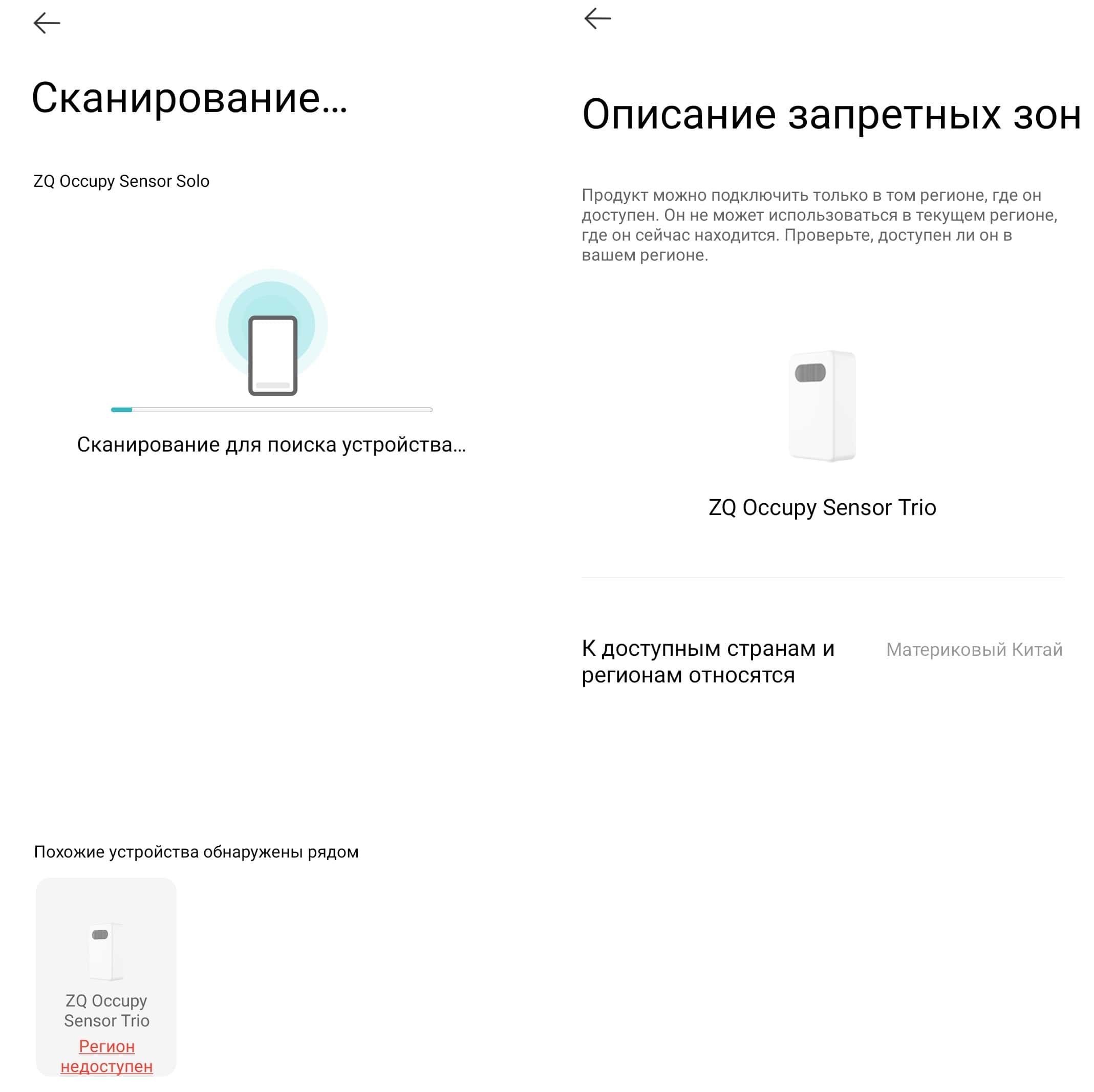

В моде версий 8.5.707 и ниже, данный датчик отсутствует в поддержке, а подключить через версию SOLO не получилось, выскакивало сообщение о региональной блокировке.
Начиная с версии 8.8.705 датчик без проблем подключился в Глобальном регионе. Плагин, автоматизации и работа при этом идентичны стоковому Mi Home.
Заключение
Серия датчиков присутствия ZQ SOLO и TRIO довольно интересна и неоднозначна. Хотя устройства и имеют некоторые недостатки типа жестких условий по установке, нюансы в автоматизации и непривычное редактирование зон, их работу я считаю неплохой, особенно у второй версии с поддержкой одновременного отслеживания нескольких объектов. В современном желье уже редко встречается одно единственное центральное освещение и все больше пользователей выбирают зональные светильники с настройкой и регулировкой параметров яркости и цветовой температуры. Так что за такими зональными датчика будущее.
Приобрести датчик ZQ Presence Sensor Solo | Trio на момент написания обзора можно только на китайских маркетплейсах типа TaoBao ➤ link …
Как только датчики появятся на более доступных площадках, я сообщу в телеграм канале…
