Датчик присутствия ZQ Lite для Xiaomi Smart Home



Продолжаем изучение ассортимента датчиков присутствия для Xiaomi Mi Home и в данном обзоре речь пойдет о  ZQ Presence Sensor Lite. Новинка аналогична ранее обозреваемому  Linptech ES1, то есть работает по протоколу BLE Mesh, имеет радар присутствия с частотой 24G, сенсор освещения, и внешнее питание USB Type-C, с некоторыми отличиями по параметрах и настройках. НО, устройство имеет также ряд конструктивных особенностей, которые будут интересны многим пользователям…

Датчик присутствия ZQ Presence Sensor Lite от Ziqing (надеюсь правильно перевел с китайского) — это первый датчик присутствия, изначально подключенный к платформе Mijia (2022 год), но в силу китайского менталитета на доступные торговые площадки типа Али он не попал. Тем не менее устройство интересное и при желании его можно приобрести…



Поставляется датчик в небольшой белой коробке из плотного картона с изображением устройства на лицевой стороне.

С нижней стороны коробки нанесено изображение задней стороны датчика, довольно необычное оформление упаковки…

Характеристики устройства указаны на одной из боковых сторон внутренней части упаковки. Прочитать их можно только открыв коробку.

Датчик имеет дополнительную вставку для фиксации из пластика, так что в сочетании с твердой упаковкой повредить его во время доставки ну очень трудно.

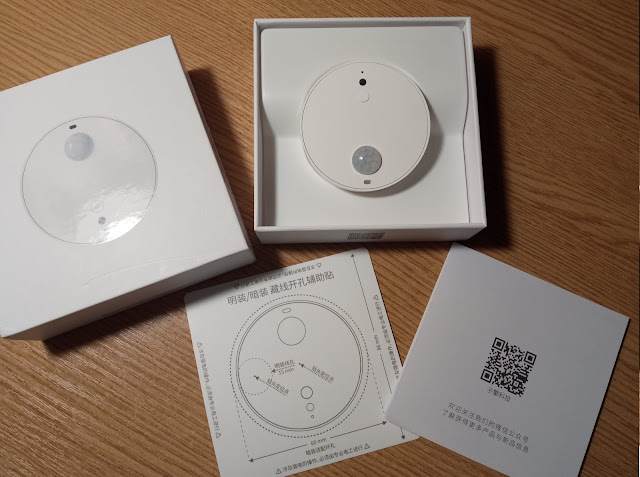

Кроме самого датчика в коробке также присутствуют две 3М наклейки для фиксации устройства на поверхности, карта позиционирования для перфорации при установке на потолок и инструкция на китайском с описанием методов установки и настройки.

Как видно на фото, имеются 3-ри метода установки датчика, но о них поговорим чуть позже, так как с комплектацией датчика не все так просто…

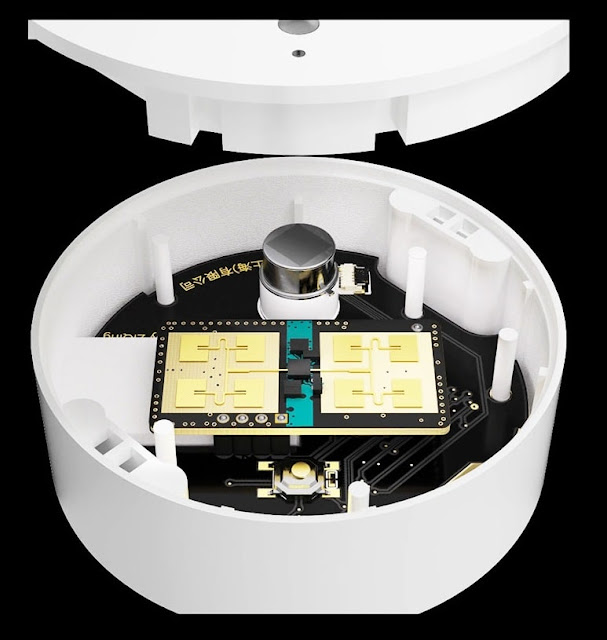

Сам датчик представляет собой шайбу размерами 55 на 22 мм из белого матового пластика с кучей разных, не сразу очевидных отверстий… Кроме радара миллиметрового диапазона для обнаружения присутствия человека, в устройстве также присутствуют инфракрасный датчик RIP и датчик освещенности.

Итак, отверстия на передней части датчика снизу в верх:

- индикатор состояния белого цвета, мигает с определенной периодичностью как индикатор работы. Отключается в настройках приложения.

- сенсор освещения. Вполне автономный датчик, имеющий мониторинг значений за сутки с графиками и возможность создавать как совместные с другими сенсорами сценарии так и автономный.

- кнопка сброса (Reset),

- радар миллиметрового диапазона (область указанная красным прямоугольником) с частотой 24G (24 - 24,25 ГГц) в принципе как и у большинства подобных устройств.

- инфракрасный датчик движения (RIP сенсор с линзой Френеля) для повышения точности работы устройства,

- самое верхнее отверстие зарезервировано для сенсоров температуры и влажности в следующей Pro версии. Надеюсь она также будет доступна для mihome.

На задней стороне датчика присутствуют утопленный в корпус разъем USB Type-C для питания с боковым подключением и две щели для фиксирующих пружин при установке на потолок. Как по мне, реализация разъема питания очень правильная и удобная, позволяющая устанавливать датчик в разных положениях.

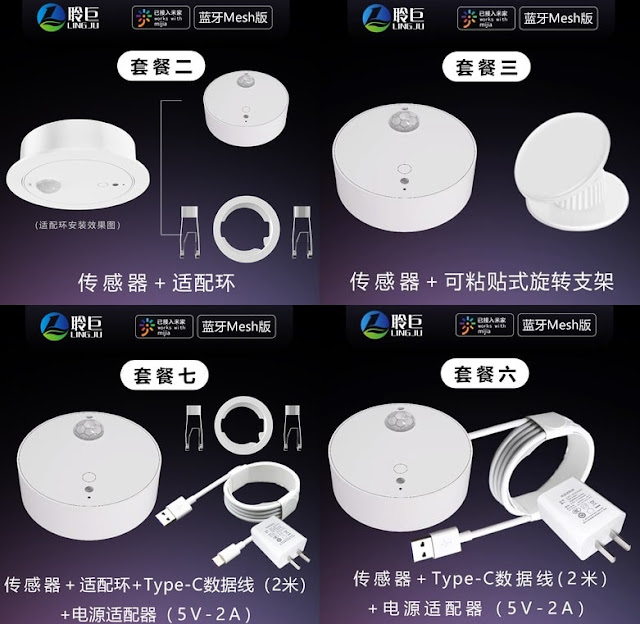

Комплектация датчика хоть и скудная, два куска двустороннего скотча для фиксации устройства непосредственно на стене (даже кабель питания отсутствует), но при покупке можно дополнительно заказать настенное крепление для установки под углом, потолочное крепление для установки под спот светильник, кабель нужной длинны и БП. Конечная цена зависит от выбранной комплектации.

Дополнительный обвес поставляется в одной посылке вместе с датчиком но в отдельной упаковке.

Выбор способа установки датчика присутствия очень важен для правильной его работы. Радар миллиметрового диапазона может обнаруживать не только небольшие движения человеческого тела но и перемещение других объектов в пространстве, например, колыхание штор, работа электровентилятора или стиральной машинки, что может привести к ложным срабатываниям. Инфракрасный RIP сенсор в данном случае позволяет отсеивать шумы и повышает точность работы устройства.

Также стоит учитывать что радар миллиметрового диапазона LD1115H, используемый в датчике присутствия Ziqing, имеет некоторые ограничения – расстояние обнаружения статического состояния людей составляет около 4 м, а радиус — около 2 м. На расстоянии более 4 м невозможно обнаружить присутствие человеческого тела, но он все еще может обнаруживать его движения.

Таким образом мы имеем определение движения на расстоянии до 8-ми метров и присутствия до 4-х метров. Данный рисунок со схемами направленности сигналов рекомендую изучить и использовать для правильной установки датчика.

Конструкция немного неудобная при установке, так как прижимные пружины не зафиксированы. Кто устанавливал спот светильники думаю поймет. Но процедура не частая, так что можно потерпеть…

Характеристики

Производитель: Ziqing

Модель: ZQ Presence Sensor Lite  (子擎存在传感器 Lite)

ID: izq.sensor_occupy.24

Протокол связи: Bluetooth Mesh

Частота радара: 24G (24 - 24,25 ГГц)

Диапазон светочувствительности: 0 - 5000 lux

Рабочая температура:  от - 10 ℃ до 50 ℃

Расстояние обнаружения: присутствие до 4 м с регулировкой чувствительности, и движение до 8-ми метров,

Питание: USB Type-C 5 Вт, 0,5 Вт

Габариты: 55 х 22 мм

Экосистемы: Xiaomi Mi Home, регион Китай*

Подключение к Mi Home

Датчик работает по протоколу BLE Mesh, поэтому для интеграции устройства в экосистему “умного” дома нужно обязательно наличие шлюза с его поддержкой. Обычные Bluetooth шлюзы, встроенные в многие устройства как дополнительный функционал – не подойдут.

Перед началом подключения временно активируем Геолокацию на смартфоне, подаем питание на датчик, запускаем mihome и нажимаем + в верхнем правом углу приложения. Если Автопоиск не сработал, выбираем нужное устройство во вкладке Датчики присутствия и следуем указаниям.

Дальнейшие шаги стандартные и не отличаются от подключения большинства других устройств экосистемы, поэтому просто следуем указаниям.

После завершения процедуры подключения приложение загрузит плагин для управления и настройки датчика.

При первом подключении новый датчик у меня как то не захотел работать. В основном окне приложения указывался статус offline для него, то есть шлюз Multimode Gateway по какой то причине не подходил, хотя BLE Mesh в нем присутствует. А при открытии плагина, выскакивало сообщение что для работы нужен только Xiaomi Home Hub, которого у меня в этот момент не было.

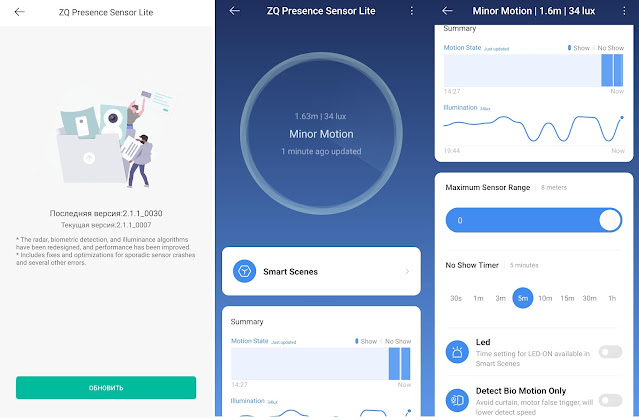

Немного потыкав в плагин, я догадался открыть вкладку Настройки и попробовать обновить прошивку устройства. С прошивкой версии 2.1.1_0030 датчик и шлюз сразу подружились и все заработало. Так что после покупки рекомендую не откладывать обновления на актуальную версию прошивки.

Плагин внешне напоминает героя предыдущего обзора linptech ES1, тот же круг в центре имитирующий радар с отображением расстояния до присутствующего объекта, время пребывания объекта в зоне действия датчика и значение освещенности. Изменился цвет фона и некоторые пункты настроек. Подписи на английском что намного лучше иероглифов, так как в принципе все интуитивно понятно…

Под кругом находится кнопка Smart Scenes, открывающая вкладку сценариев, в которых участвует датчик.

Вся информация с датчика не помещается на главном экране плагина, поэтому нужно его скролить.

Ниже находится раздел Summary, где доступны графики Motion State со статистикой по присутствию и Illumination с отображением изменения освещения в помещении.

Тапом по нужной иконке открывается вкладка с более подробным отображением нужной информации и логами изменений. Данные в обоих вкладках доступны только за сутки.

Ниже графиков находятся быстрые настройки датчика.

Maximum sensor Range – настройка расстояния чувствительности датчика. Как я описывал выше – до 4-х метров присутствие, до 8-ми метров – движение.

No Show Timer – настройка временного интервала “нет присутствия”, то есть через какое время после исчезновения движения датчик переходит в состояние нет движения (присутствия).

Led – отключение индикатора состояния. Сначала вроде прикольно мигает, но довольно ярко и скоро надоедает.

Detect Bio Motion Only – определение живого объекта, пункт активирует дополнительно PIR сенсор и алгоритмы совместной работы для исключения ложных срабатываний.

По нажатию на (...) в верхнем правом углу плагина откроется вкладка Настройки в стандартном стиле, что довольно необычно.

Большинство подписей, особенно Общие настройки, на кириллице. Хотя есть пару немного запутанных пунктов на английском.

Easy Setup (легкая настройка) – помощник правильной настройки датчика в зависимости от его установки. Здесь предлагается выбрать один из трех вариантов установки датчика – непосредственно на стену, на специальную подставку под углом или на потолок и указать помещение, где датчик будет расположен. Далее запустится автообучение датчика для более точной его работы и исключения ложных срабатываний.

Предполагается что в каждой комнате могут присутствовать различные индивидуальные объекты и предметы которые могут влиять на работу датчика. Например шторы, бытовая техника и т.п.

Хотя как по мне, активации Detect Bio Motion Only будет достаточно, но пользователям робососов может пригодится…

В случае если датчик все таки реагирует на посторонние шумы и имеется неудовлетворительная для пользователя работа, есть еще расширенные настройки в пункте Дополнительная информация об устройстве – называется Advanced Setting. Здесь можно произвести дополнительное обучение датчика и настроить время задержек на определение наличия | отсутствия присутствия (какой каламбур получился).

Что касается Общих настроек, то здесь все стандартно как и у других смарт устройств экосистемы – изменение местоположения и имени, обновление прошивки, настройка отображения плагина и т.п. Единственный интересный пункт – Автоматизация, он же Smart Scenes в главном окне плагина.

Датчик может выступать и в роли условия ЕСЛИ и в роли действия ТОГДА. В первом случае доступно 14 сцен, во втором – 7.

Попробуем разобраться в них…

Условия ЕСЛИ:

- Moving – есть движение,

- No Show – нет присутствия,

- No Show Since – нет присутствия с… дополнительно указывается время, доступно от 1 до 255 минут,

- Enter In – приближение или вошли в помещение (если я правильно понял)...

- Enter and Stay for – вошли в помещении и остались, имеются дополнительные настройки времени от 1 до 255 минут.

- Presence Detected – замечено присутствие,

- Minor Motion – незначительное движение,

- Static Motion – статичное движение,

- Approaching – приближение объекта,

- Moving Away – удаление объекта,

- Object Distance Less – расстояние до объекта меньше – дополнительно указывается в см,

- Object Distance Over – расстояние до объекта больше – дополнительно указывается в см. Доступно от 20 см до 800 см.

- Illuminance Less – освещенность меньше. Дополнительно указывается значение.

- Illuminance Over – освещение больше. Дополнительно указывается значение в пределах 0 – 5000 lux.

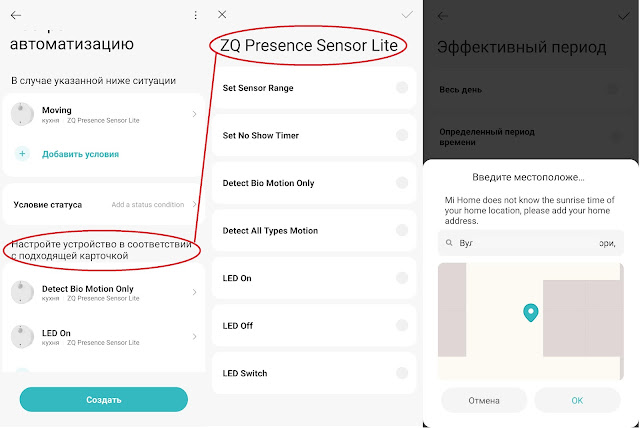

Сцены действия ТОГДА:

- Set Sensor Range – установить/изменить расстояние обнаружения. Дополнительно указывается от 0 до 8 метров.

- Set No Show Timer – изменение параметра времени для сцены "нет присутствия". Указывается дополнительно.

- Detect Bio Motion Only – активация обнаружение “живого” движения, то есть хумана или домашнего животного..

- Detect All Types Motion – активация обнаружения любого движения,

- Led On, Led Off, Led Switch – включение, выключение и переключение состояния индикатора.

Экспериментальные сценарии я создавал совместно с WiFi смарт лампочкой Yeelight 1SE Color, которая используется на кухне для освещения стола. Практически все сценарии работали в режиме LAN, что повышает их скорость работы (практически мгновенное включение при определении human-а) и независимость от интернета (тоже проверено). Особенно понравились сценарии с настройкой Эффективного периода, то есть с 6 утра до 23 вечера лампочка работает в обычном режиме, а ночью в режиме ночника. Единственный Облачный сценарий получался с настройкой местного времени Заката-Рассвета по GPS координатах (предыдущий скрин), но он всегда будет облачным, так как данные берутся из сети…

Более сложные локальные сценарии с участием нескольких условий и устройств рекомендуется создавать в Mijia Automation Geek Edition с использованием Xiaomi Home Hub, но мне проверить все его возможности пока не удалось…

Заключение

Итак, на момент написания обзора, считаю что ZQ Presence Sensor Lite является одним из лучших датчиков присутствия, по крайней мере для mihome. Чувствительности радара достаточно для определения присутствия через стекло душевой и межкомнатной двери, одновременно… и даже через стенку в полкирпича… А PIR и Light сенсоры повышают точность работы и расширяют его функционал, позволяя создавать более интересные сценарии автоматизации. Но больше всего мне понравились методы установки датчика, особенно потолочный. Рядом со спот светильниками в ванной комнате или кухне такая установка не привлекает внимания и не выделяется из общего дизайна интерьера и к тому же позволяет покрыть большую часть помещения без мертвых зон (бытовая техника с металлической поверхностью непроницаема), особенно при небольших площадях. Хотя по желанию всегда можно изменить местоположение датчика на другой вариант не особо изменяя его конструкцию…

Если же свет увидит Pro версия с дополнительными сенсорами температуры и влажности, в некоторых помещения можно будет и вовсе обходиться одним устройством. Особенно интересно выглядит сочетание BLE Mesh связи и постоянного питания, что думаю позволит контролировать помещение практически в реальном времени по многим параметрам...

Приобрести датчик ZQ Presence Sensor Lite  на момент написания обзора можно только на китайских маркетплейсах типа TaoBao ➤  link …
