Bluetooth датчик открытия linptech MS1BB для Xiaomi MiHome



Продолжаем изучение новинок 2022 года от linptech для экосистемы умного дома Xiaomi Mi Home и в данном обзоре пойдет речь о датчике открытия окон и дверей linptech door sensor. Из особенностей указывается протокол работы bluetooth, о каких либо дополнительных функций, типа сенсора освещенности не указывается.

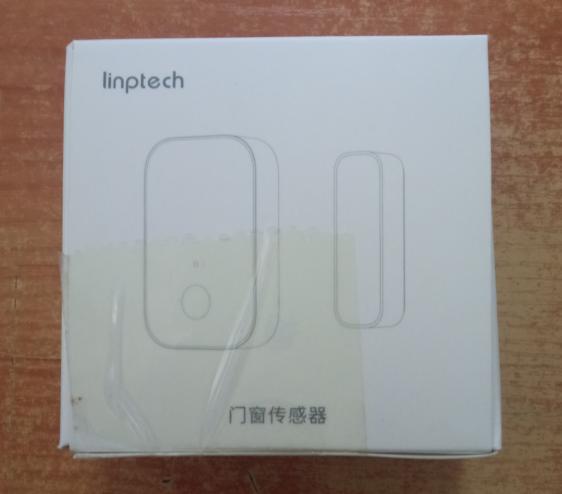

Поставляется новинка в бумажной упаковке белого цвета с рисунком устройства и лого компании производителя. Мой экземпляр видимо по дороге неудачно исследовался сотрудниками служб доставки, поэтому они дополнительно армировали упаковку скотчем, во избежание повреждения содержимого или его утери…

На задней стороне размещены основные характеристики датчика, где указаны модель устройства и используемый элемент питания. Каких либо указаний о связи с Xiaomi нету, отсутствует даже лого works with mijia.

Датчик и магнит дополнительно упакованы в фиксирующий вкладыш для предотвращения болтания содержимого при доставке.

Комплектация состоит из датчика, магнита и вкладыша с небольшим описанием типа инструкции, где указаны допустимое расстояние между компонентами устройства при установке и процедурой сброса при подключении.

Корпус датчика и магнита выполнены из белого матового пластика. На датчике нарисован круг типа кнопки, на самом деле клавиши никакой там нету, но в этом месте нужно нажать для подтверждения сопряжения или сброса. Конструкция корпуса датчика сделана таким образом, что его вся передняя часть является клавишей, а в месте нарисованного круга находится микрик кнопки.

На задней части датчика и магнита сразу нанесен двухсторонний скотч для фиксации на поверхности, запасных наклеек нету, так что нужно постараться установить все с первого-второго раза, пока клей не потерял свои качества.

В нижней части датчика также имеется небольшой выступ, с помощью него производится разъединение половинок корпуса для замены батарейки. Такое себе решение…

На одной из боковых сторон датчика нанесена метка в виде подковы или магнита. Именно эта сторона реагирует на магнит, при чем расстояние до магнита немного больше чем указано в инструкции – 25 мм работает без проблем, против указанных 15 мм в инструкции. На магнит с противоположной стороны датчик не реагирует вообще, даже если его установить вплотную к корпусу. Причина такого поведения заключается в конструктивных особенностях электроники, где сенсором на магнитное поле выступает не геркон а специальная антенна. Подобная реализация встречалась уже в ранее обозреваемом Mijia door window sensor 2.

В разобранном состоянии датчик имеет следующий вид.

Из особенностей отмечу отсутствие фиксатора для батарейки, что вызывает некоторые неудобства при ее замене. При данной процедуре, нужно установить элемент питания + в заднюю часть корпуса, а к - контакт осуществляется с помощью лепестковой пружины на плате.

В качестве элемента питания выступает батарейка CR2032. По словам производителя, батарейки будет достаточно для автономной работы до 5-ти лет при 120 открываниях двери в день. Интересно сколько это будет в реальности…

Плата датчика зафиксирована в корпусе с помощью защелок, так что в принципе ее можно легко извлечь для изучения. Для большинства пользователей здесь мало чего то интересного и понятного. Единственное что могу сказать – все сделано аккуратно и качественно…

Характеристики

Производитель: linptech

Модель: MS1BB (MI)  (领普门窗传感器)

ID: linp.magnet.m1

Беспроводные соединения: Bluetooth 5,0 BLE

Питание: батарейка CR2032

Размер: 41х26х14,5 мм датчик, 32,5х10,5х14,5 мм магнит

Диапазон температур: -0 - +50 °C

Экосистемы: Xiaomi Mijia регион Китай (на момент написания обзора)

Подключение к Mi Home

Так как датчик работает по протоколу Bluetooth, нужен шлюз с его поддержкой. Подойдут как мультимодовые (универсальные с поддержкой нескольких протоколов одновременно), так и BLE Mesh (список доступных) и обычные  Bluetooth, которых в экосистеме очень много.

При этом датчик будет отправлять данные всем доступным шлюзам, и в случае “падения” одного из них или плохой связи, автоматизация не нарушается.

Перед началом интеграции обязательно включаем на смартфоне Bluetooth и Геолокацию (временно). Запускаем приложение и нажимаем + в верхнем правом углу. Каких либо защитных вставок между батарейкой и контактами нету (по крайней мере в моем экземпляре), так что видимо устройство находится в спящем режиме. Для активации устройства нажимаем в месте кнопки.

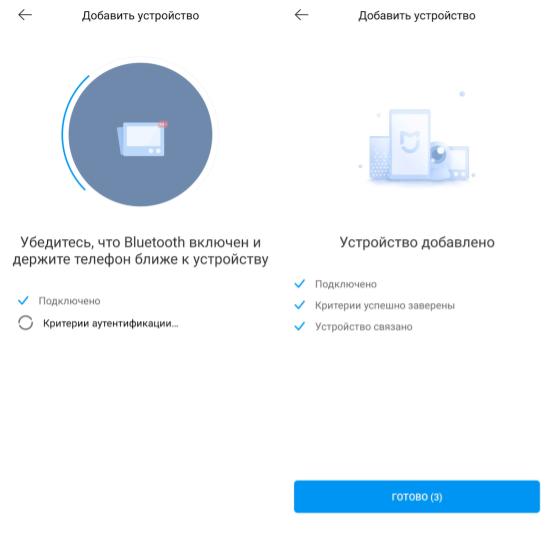

Процедура интеграции датчика в экосистему “умного” дома стандартная и не отличается от подключения других смарт устройств, поэтому просто следуем указаниям приложения.

Во время подключения будет предложено указать местоположения датчика и уникальное имя, если устройств будет несколько.

После завершения подключения, приложение загрузит плагин для настройки и управления новым устройством.

Плагин довольно простой, в главном окне отображается лог срабатывания датчика с указанием времени и состояния (закрыто-открыто).

В нижней части находится кнопка Автоматизация, где отображаются созданные с данным устройством сценарии. При создании сценариев автоматизации, датчик выступает только в роли условия (ЕСЛИ), в принципе это и не удивительно… При этом доступно 6-ть сцен (условий).

Open -- сцена в которой условием является действие открытия.

Close – аналог первой сцены, только на закрытие двери или окна.

Opened for more than 1 minute… – если дверь открыта более минуты

Opened – имеется ввиду не сам процесс открытия двери, а состояние в которой она находится длительное время.

Closed – аналог предыдущей сцены, но на закрытие.

Key press –  довольно интересная сцена, не встречавшаяся ранее на в одном подобном устройстве. Так как датчик в основном устанавливается на входные двери, то разработчик предложил использовать его в качестве кнопки для запуска других сценариев, например “Охрана” при уходе из дома…

Что касается режимов работы сценариев – LAN или Облачный, все зависит от исполнительных устройств, их количества и дополнительных условий типа отправки уведомления. Нужно экспериментировать.

При нажатиии на (...) в верхнем правом углу плагина, открывается вкладка Настройки. Практически все пункты стандартные – изменение имени и местоположения, обновление прошивки и т.п.

Единственный необычный пункт – Replace Battery – отдельная инструкция по замене батарейки, кстати уже встречался в ранее обозреваемом Linptech motion sensor от того же производителя.

Заключение

Честно говоря, дать какую либо однозначную характеристику данному датчику довольно сложно. С одной стороны довольно простой функционал, минимализм конструктива и отсутствие дизайнерской изюминки не выделяет его из большого разнообразия аналогов.

С другой – фишка с кнопкой для запуска сценариев, хорошее качество изготовления и внятная цена, заставляют задуматься для приобретения хотя бы одного экземпляра для экспериментов в доме…

Что касается покупки – на данный момент linptech door sensor не доступен для покупки на Aliexpress. Но он появился в приложении MiHome одновременно с linptech motion sensor так что в скором времени его тоже добавят на маркетплейсы. Ссылки я сразу же добавлю и в обзор и в телеграм…

Buy From Aliexpress ➤   https://shp.pub/6ub65k
