Bluetooth датчик открытия Qingping Cleargrass CGH1



Здравствуйте друзья.
Недавно я делал обзор на bluetooth датчик открытия дверей и окон Xiaomi Mijia со встроенным сенсором освещения (обзор) и вот в продаже появился новый датчик ClearGrass CGH1 от компании Qingping для Mi Home.

Новинка появилась в продаже раньше официального представления и работает по протоколу bluetooth как и большинство других смарт устройств экосистемы Xiaomi в последнее время.

Продается датчик в белой бумажной упаковке с изображением устройства и логотипами компаний. Все надписи на китайском языке, так что работать пока будет только в регионе Китай в настройках приложения.

Упаковано все добротно, так что можно не переживать за повреждения во время доставки.

В комплекте кроме датчика и инструкции имеются трафарет для правильной установки и элемент питания - батарейка типа CR1632.

В трафарете указывается максимальная дистанция между сенсором и магнитом в 15 мм для правильной работы. Хотя я лично устанавливал методом тыка как мне удобней.

Сам датчик изготовлен из ABC пластика белого матового цвета и имеет довольно необычный дизайн. Лично мне понравилось больше квадратного датчика Mijia, хотя о подобных устройства сразу забываешь после установки и не обращаешь на них внимания.
На самом датчике имеются кнопка Reset и светодиод индикатор состояния синего цвета. На боковых гранях нарисованы метки для правильной установки. В отличии от датчика Mijia в новинке сенсором выступает геркон, поэтому “полярность” имеет значение. Если установить магнит с другой стороны, геркон не будет на него реагировать или будет нестабильная работа.
На задних сторонах магнита и датчика уже наклеен двусторонний скотч. К сожаления запасного в комплекте нету.

Для установки батарейки на самом датчике нужно потянуть вниз заднюю крышечку. Также под крышкой видно печатную плату датчика и геркон (на фото с правой стороны).

Разбирать полностью пока не стал, плата хоть и крепится с помощью пластиковых фиксаторов, но можно повредить пытаясь подковырнуть отверткой. С примерной конструкцией можно ознакомиться по официальным рисункам.

Кстати инструкция на английском языке, что дает надежду на работу устройства и в других регионах. В ней указаны правильные способы установки и подключения датчика.

Характеристики:
Производитель: QingPing
Модель: ClearGrass CGH1

ID: cgllc.magnet.hodor
Питание: батарейка: CR1632
Модули связи: Bluetooth 5.0
Габариты: датчик 44х21,5х13 мм, магнит 29х14х7 мм
Экосистемы: Xiaomi Mijia (на момент написания обзора)

Так как устройство работает по Bluetooth то перед началом интеграции датчика в экосистему нашего умного дома, включаем этот протокол на смартфоне.

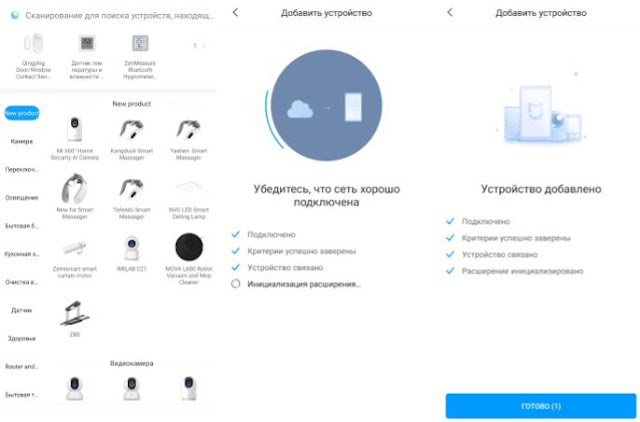

Далее запускаем приложение Mi Home, нажимаем + в главном окне, находим новое устройство и следуем указаниям.

Возможно во время подключения нужно будет один раз нажать на кнопку на датчике. Об это будет уведомление.

После подключения нового устройства, приложение загрузит плагин управления новым устройством.

На главном экране плагина имеется прикольная анимация по которой можно определить состояние датчика -- закрыто или открыто. Ниже присутствует окошко с логами работы устройства. По тапу на нем открывается окно с подробным логом на несколько дней.

В верхнем правом углу главного экрана плагина по иконке (...) доступно меню настроек.

Здесь все поскромнее по сравнению с датчиком от Mijia. Нету индикатора уровня сигнала, возможности отключить индикацию и возможности изменения диапазона таймаута открытой двери. Мы можем только изменить имя и место устройства, настроить автоматизацию и обновить прошивку.

Что касается автоматизации, то в сценария устройство выступает только как условие и возможны только 3-ри действия: открыто, закрыто, открыто больше минуты.

Для создания и использования сценариев нужно обязательное наличие Bluetooth шлюза. Подойдет любой с поддержкой данного протокола. У меня используются Mijia Multimode Gateway 3 как основной, но датчик также доступен и с обозреваемыми мной ранее шлюзом Qingping Cleargrass Bluetooth Gateway CGSPR1 и смарт розеткой Mijia Smart Socket 2 Bluetooth Gateway Version ..

При чем “видят” его одновременно все три шлюза.

Заключение.

Новинка от компании QingPing хоть и уступает аналогу от Mijia по функционалу, но получилась довольно интересной и заслуживает внимания. Главными плюсами являются интересный дизайн, небольшие размеры и невысокая цена. Отсутствие сенсора освещенности нужно не всем и не везде. Так что думаю в скором времени новый датчик получит большое распространение.
