Bluetooth Mesh удлинитель Xiaomi с энергомониторингом



В 2021 году ассортимент смарт удлинителей экосистемы Xiaomi пополнился несколькими интересными и не очень моделями, о которых я рассказывал на страницах блога. И последним экземпляром является Xiaomi Smart Power Strip 2, представленный компанией на своей краудфандинговой площадке перед самым Новым годом.

Необычного в данном устройстве довольно много –  протокол связи Bluetooth Mesh, энергомониторинг и довольно странный выбор розеток…

Поставляется устройство в стандартной белой упаковке из плотной бумаги с изображением удлинителя и лого компании.

На задней стороне указаны основные характеристики. Все надписи на китайском, так что работать устройство будет только в регионе Китай, и врят ли будет доступно в других регионах.

Внутри удлинитель дополнительно упакован в полупрозрачный пакет. В комплекте только вкладыш инструкции на том же китайском.

Выполнен удлинитель из термостойкого белого матового пластика. Корпус довольно аккуратный, в стиле Xiaomi. Габариты небольшие – 264 х 42 х 27 мм.

Из необычного в глаза сразу бросается тип розеток. Все предыдущие удлинители компании (и умные и не очень) имели универсальные розетки, позволяющие подключать любые устройства с любыми вилками. В новинку можно подключить только вилки типа А (США, Канада, Япония) и типа I (Китай, Австралия). Также довольно странно отсутствие USB портов для зарядки гаджетов.

Длина кабеля составляет 1,8 м. Вилка как всегда китайская. Выключатель обычный, на основе микрика, переключающего состояние устройства с помощью контроллера. Возле выключателя присутствует индикатор состояния синего цвета.

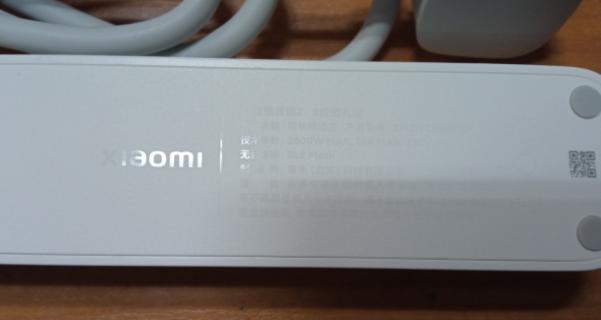

На задней части имеются антискользящие ножки а также продублированы основные характеристики удлинителя.

Под силиконовыми ножками находятся мои любимые винтики с треугольным шлицем, такое ощущение что других у производителей удлинителей нету. Крышка  корпуса дополнительно фиксируется еще и защелками.

После разборки предстает следующая картина.

Со стороны кабеля питания размещена плата контроллера с довольно плотным размещением компонентов. Модуль связи BLE Mesh размещен на отдельной дополнительной платке перпендикулярно основной плате.

Собрано все довольно аккуратно, но вот дальнейшая разборка для извлечения контроллера с целью изучения довольно затруднительна.

Разводка силовых контактов под розетки также качественная, но нестандартная.

Дело в том что при покупке данного удлинителя была мысль о возможной переделке розеток в универсальные методом сверления в корпусе дополнительных отверстий…

Но после разборки и сравнения с ранее обозреваемым aigo Smart Power Strip, стало понятно что без дополнительной переделки некоторых контактов не обойтись. Поэтому пока пришлось оставить как есть, благо даже в таком виде применение удлинителю у меня нашлось.

Характеристики

Производитель: Mijia

Модель: XMZNCXB01QM

ID: qmi.plug.psv3

Протокол связи: BLE Mesh

Мощность нагрузки: 10 А, 250 Вт (2500 Вт)

Размеры: 264 х 42 х 27 мм

Диапазон рабочих температур: от - 10 до +40 °С

Функционал: дистанционное управление с приложения, голосовое управление (XiaoAI), участие в сценариях, энергомониторинг

Экосистемы: Mijia Mi Home (Китай)

Подключение к Mi Home

Так как работает удлинитель по протоколу Bluetooth Mesh, для его работы в “умном” доме нужно обязательно наличие шлюза с поддержкой BLE Mesh (не путать с обычным Bluetooth). На момент написания обзора в экосистеме Xiaomi такими шлюзами являются некоторые смарт колонки и Multi Mode Gateway 3, который я бы и рекомендовал для использования.

Для интеграции в экосистему умного дома включаем на смартфоне Bluetooth и геолокацию. Запускаем приложение Mi Home и нажимаем + в верхнем правом углу для автоопределения. Индикатор состояния на устройстве при этом будет мигать светодиод синим цветом.

Сама процедура стандартная и практически не отличается от подключения других смарт устройств экосистемы.

Как всегда, указываем местоположение устройства и изменяем имя на уникальное если удлинителей будет несколько.

После завершения подключения, приложение загрузит плагин для настройки и управления удлинителем.

Плагин довольно простой и интуитивно понятный, тем более что китайские иероглифы отсутствуют. Внешне плагин напоминает плагины встраиваемой розетки Mijia Smart Wall Socket BLE Mesh Edition и розетки адаптера Mijia Smart Socket 2 Bluetooth Gateway Version, особенно в энергомониторинге.

Под именем устройства в верхней части указывается режим подключения (шлюз или смартфон). Под анимированной иконкой розетки в специальном окошке указывается мощность текущей нагрузки и количество потребленной электроэнергии (по крайней мере должны). Ниже присутствуют кнопки Turn Off для включения - выключения устройства, Timer для настройки таймеров, Countdown функция обратного отсчета и  Automation для создания и редактирования сценариев с участием удлинителя.

При выключении устройства цветовая схема плагина главного экрана соответственно меняется.

По нажатию на (...) в верхней части главного экрана плагина станут доступны настройки устройства.

Почти все пункты стандартные и идентичны для большинства смарт устройств экосистемы. Доступны изменение имени и местоположения, отключение индикатора состояния, обновление прошивки – ничего интересного.

Статистика энергопотребления доступна по нажатию по надписи View details, но чего то интересного в открытом окне не отображается.

В данном случае функция энергомониторинга идентична розетке Mijia Smart Socket 2 Bluetooth Gateway, то есть отображается только текущая мощность нагрузки, что очень печально. А вот у розетки Mijia Smart Wall Socket с этим проблем нету -- красивые графики и циферки…

Для получения более подробной статистики потребления нужно в настройках телефона выставить часовой пояс Китая.

После изменения часового пояса и перезапуска приложения станут доступны графики потребления по дням, неделям и месяцам. Так что если не нужно постоянно мониторить энергопотребление, а достаточно периодический контроль, то данный способ сойдет.

В Автоматизации удлинитель может выступать и в роли условия и в роли исполнительного устройства. Но и здесь Xiaomi немного налажала, к исполнению доступны только пункты включить, выключить и переключить состояние. Обещанного контроля перегрузки и создания сценариев с учетом мощности нагрузки нету. Возможно позже все таки подвезут с каким нибудь обновлением, так как устройство только поступило в продажу.

Заключение

Xiaomi Smart Power Strip 2 довольно странное изделие особенно за пределами Китая. Нестандартные розетки, странный энергомониторинг и BLE Mesh протокол связи вряд ли многих заинтересует. Единственный юзкейс, который мне удалось придумать -- переключение состояния подключенных к удлинителю устройств при отсутствии интернета в труднодоступных местах…

BLE Mesh позволяет создавать сценарии, которые наравне с ZigBee будут работать даже при отсутствии связи с облачным сервисом, чего не скажешь о приложении на смартфоне.



Например у меня роутер Mi 4 Pro и шлюз Aqara hub camera (самая первая древность) подключены к удлинителю за холодильником, куда немного трудновато добраться и имеют как раз китайские вилки. Таким способом можно ресетнуть зависший роутер…

Также была мысль по извлечению платы контроллера и установки его в какой нибудь подходящий небольшой корпус, получив таким образом BLE Mesh реле для управлению мощными (до 2500 Вт) нагрузками, способное исполнять автоматизированные независимые от облака сценарии. Ведь большинство доступных на данный момент реле маломощные и подходять только для управления освещением.
