Bluetooth розетка Xiaomi Mijia с энергомониторингом



Здравствуйте друзья.

Сегодня на обзоре умная настенная розетка Mijia Smart Wall Socket, очередная новинка от компании Xiaomi работающая по протоколу Bluetooth Mesh. Устройство представлено в начале 2021 года, и возможно является завершающим в линейке основных смарт гаджетов для построения умного дома Mijia…

Поставляется розетка в бумажной упаковке белого цвета с рисунком устройства на основной стороне и основными характеристиками сзади. Коробка не абсолютно не выдерживает путешествия с помощью служб доставок, но компания предусмотрела дополнительную защиту из гофрокартона, что защитило устройство от повреждения.

Все надписи на китайском, так что пока розетка работает только в регионе Китай в настройках приложения.

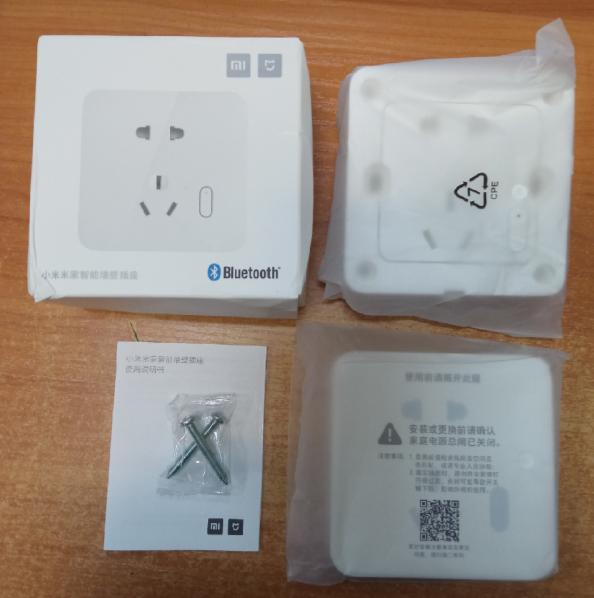

Комплектация минимальная: смарт розетка, декоративная накладка, саморезы для крепления и инструкция на том же китайском.

Все аккуратно упаковано в пакетики, накладка дополнительно заклеена защитной пленкой для предотвращения царапин.

Передняя часть розетки имеет квадратную форму с размерами 86 х 86 мм и по стилю сопоставима со смарт выключателем Mijia Smart Wall Switch, что позволяет гармонично использовать устройства в одном помещении.

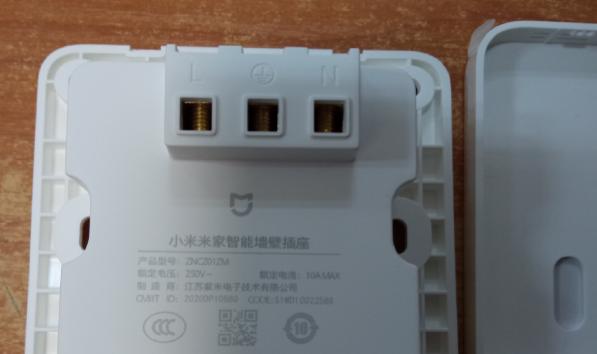

Блок электроники имеет размеры 56 х 56 мм и глубину 30 мм. Здесь же имеются 3-ри клеммы под питание: по краях фаза и ноль, посередине заземление.

Декоративная лицевая панель крепится к розетке с помощью защелок уже после установки розетки и имеет глянцевую поверхность, точно такую же как у выключателя.

В розетке имеются два запаралеленых гнезда под китайскую и евро вилки, позволяющие в некоторых случаях подключить два устройства. Также здесь имеется  возвратная кнопка включения и сброса с оранжево-синим индикатором состояния. Кнопка позволяет вручную включать выключать выходное напряжение в розетке при необходимости, бывает полезно в непредвиденных ситуациях. При нормальном режиме работы, индикатор состояния светит ненавязчивым синим цветом, который можно отключить по желанию в плагине приложения. При нештатных ситуациях типа потери сигнала или сброже, индикатор мигает оранжевым цветом.

Корпус розетки собран с помощью защелок, так что для любознательных не составит труда все разобрать.

Сначала снимается передняя панель, потом вытягивается плата устройства.

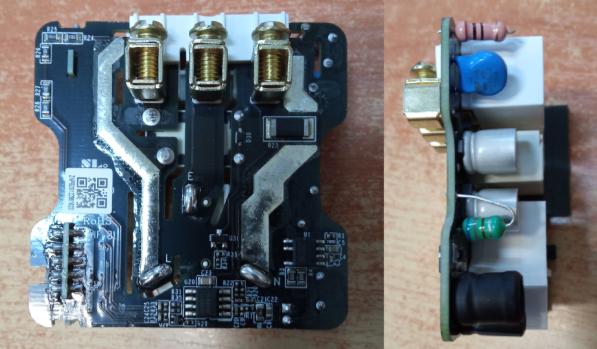

Плата собрана аккуратно, компоновка довольно плотная, потеков флюса нету. Силовые клеммы имеют дополнительную защиту в виде пластиковых корпусов.

Модуль управления и связи размещен вертикально относительно силовой части и зафиксирован с помощью пайки.

К сожаления из за плотной компоновки элементов рассотреть параметры реле в моем экземпляре не удалось…

Характеристики:

Производитель: Mijia

Модель: ZNCZ01ZM

ID: zimi.plug.zncz01

Питание: 220В

Протокол связи: Bluetooth MESH

Питание: 250В

Номинальный ток нагрузки: 10А MAX

Защита: IP20

Диапазон температур: от -10℃ до 40℃

Габариты: 86 х 86 х 40,6 мм

Так как устройство для интеграции в систему умного дома использует протокол Bluetooth MESH, перед началом настройки нужно обязательно включить Bluetooth на смартфоне. Процедура подключения стандартная для большинства смарт устройств и трудностей не представляет. После подачи питания на розетку запускает приложение Mijia Mi Home, в верхнем правом углу нажимаем + и выбираем новое устройство в автопоиске.

Во время настройки выбираем комнату где будет использоваться розетка и меняем имя на подходящее если нужно.

После удачного завершения процедуры подключения, приложение загрузит плагин управления розеткой.

Плагин довольно интересный и напоминает плагин смарт адаптера со встроенным шлюзом Mijia Smart Socket 2 Bluetooth Gateway Version. В активном состоянии имеем синий фон, в выключенном - темно серый. Включение и выключение происходит при нажатии иконки Turn on|off, иконка самой розетки на нажатия не реагирует. Также в главном окне имеем ваттметр, по нажатию на который перейдем во вкладку энергомониторинга, и иконки таймеров.

По сравнению с Mijia Smart Socket 2 энергомонитор работает более адекватно. В плагине доступны текущее значение мощности нагрузки, потребление за сутки и статистика за месяц. Все данные сохраняются на серверах, так что при пропадании электричества информация сохраняется. Значения текущей нагрузки совпадают с Mijia Smart Socket 2, так что есть основания им доверять.

Единственный нюанс замеченный при эксплуатации -- энергомонитор начинает фиксировать нагрузку начиная с 9 Вт. Если нагрузка меньше, розетка не отображает потребление. Возможно с обновлениями это исправят.

Также в главном окне в верхнем правом углу по иконке (...) доступны дополнительные настройки устройства.

Здесь доступны отключение индикатора состояния, вкладка логов работы, обновление прошивки, изменение имени и местоположения устройства, индикатор уровня сигнала и автоматизация.

В автоматизации розетка выступает в роли исполнительного устройства и доступны только включение и выключение, что немного ограничивает полет фантазии при создании сценариев. Возможно со временем с помощью прошивок и обновлений ситуация изменится.

Так как розетка использует протокол Bluetooth MESH для общения с другими смарт устройствами, для работы нужен шлюз поддерживающий данный протокол. На момент написания обзора такими являются шлюзы Xiaomi Multimode Gateway 3, Yeelight M2 Mesh Gateway. Обычные Bluetooth шлюзы не подойдут.

В Multimode Gateway 3 устройства работающие по протоколу BLE MESH отображаются во вкладке “Управляемые устройства”.

Кстати по “слухам” подобные устройства должны выступать и в роли репитеров (усилителей) сигнала для других Bluetooth устройств, но пока эту информацию подтвердить не получилось. Как только разберусь как это проверить, дополню обзор…

Заключение

Смарт розетка от Mijia получилась довольно интересной в плане качества, функционала и цены. Единый дизайн с другими смарт устройства компании позволяет гармонично комбинировать их в пределах помещения, не боясь получить пестрый набор и нарушить фэншуй. Протокол BLE MESH дает надежное соединение всех устройств в одну систему, работающую даже без интернета.
