Xiaomi MIJIA Mi Smart Triple One Way Wall Switch with Display
Здравствуйте друзья
В начале 2021 года компания Xiaomi представила необычное комбо устройство -- MIJIA Mi Smart Triple One Way Wall Switch with Display, представляющее собой настенный смарт выключатель совмещенный с термогигрометром. В этом обзоре разберемся что это такое и для чего оно нужно…
Поставляется новинка в бумажной упаковке белого цвета с рисунком устройства на передней стороне и основными характеристиками сзади. Все надписи на китайском, так что на данный момент выключатель работает в регионе Китай (в настройках приложения).
Несмотря на хлипкую помятую упаковку, устройство пришло целым, производитель дополнительно использовал плотный картонный вкладыш для защиты от транспортных компаний.
В комплекте кроме выключателя имеются саморезы для крепления и инструкция на том же китайском.
Выключатель хоть и упакован в транспортировочный пакетик дополнительно имеет защитную пленку наклеенную на всю переднюю часть.
Выглядит устройство довольно необычно глянцевая поверхность, три клавиши и ЖК экран для отображения информации.
Выполнено все в едином стиле с другими смарт устройствами -- выключатель Mijia Smart Wall Switch и розетка Mijia Smart Wall Socket, так что диссонанса при использовании в одном помещении не возникнет.
Конструктивные решения и основной функционал также идентичны предыдущему выключателю Mijia Smart Wall Switch. Клавиши имеют не фиксированное нажатие а под правой находится выключатель/Reset. Крепление клавиш на пластиковых шарнирах довольно надежное и без проблем позволяет снять клавиши при необходимости.
Для снятия клавиши нужно потянуть ее вперед за паз в нижней части. По боках размещены отверстия под крепление выключателя на стенку.
Корпус выключателя собран на защелках, но разобрать довольно не просто. Имеется определенная последовательность разборки-сборки, несоблюдение которой приведет к поломке. После снятия клавиш нужно плоской отверткой расклинить три защелки, что позволит снять внутреннюю перегородку.
Снимать перегородку нужно аккуратно, так как к ней прикреплена плата с микриками выключателей, которая в свою очередь насажена на силовую плату с помощью штырькового соединения плюс шлейф к термогигрометру.
Если вы дошли до этого этапа разборки, то к сожалению назад все собрать не получится, так как попасть штырьками в разъем очень трудно, и скорее всего вы их просто согнете… Поэтому нужно разбирать дальше.
Следующим шагом нужно снять ЖК экран с платой термогигрометра. Для этого можно пройтись пластиковой карточкой по шву соединения частей корпуса, одновременно подтягивая экран вверх.
Черная деталька в верхней части корпуса -- воздуховод для датчика температуры и влажности.
Силовая плата закреплена в корпусе с помощью двух винтиком, после их отвинчивания плата легко вынимается.
На плате видны разводы не смытого флюса, это отдельно допаивались некоторые элементы, видимо не выдерживающие термопрофиль или нестандартного типоразмера. По простому -- радиоэлементы, которые нельзя устанавливать роботизированно.

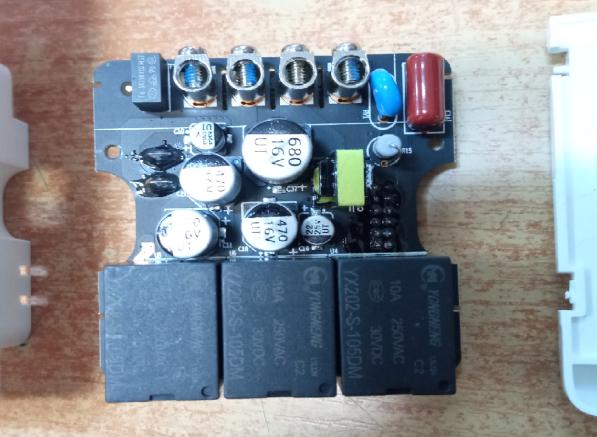

На обратной стороне платы имеются три реле, по одному на каждый канал, силовые клеммы для подключения проводки и элементы защиты типа варистора.
На плате ЖК дисплея установлены контроллер экрана, сенсор температуры и влажности а также модуль BLE MESH. Их я разбирать уже не стал, интересного там немного, а вот повредить устройство легко.
Процесс сборки начинается с установки на место силовой платы, подключению к ней платы кнопок а уже в последнюю очередь -- установка дисплея.
Схема подключения выключателя в сеть следующая:
Это основная схема использования, позволяющая одновременно подключить 3 лампочки или светильника и управлять ими независимо каждым с любой точки планеты где есть интернет. Для работы выключателя не нужна нулевая линия.
Также в данном выключателе есть возможность использовать некоторые клавиши как логические. Выглядит это следующим образом:
При этом на каждую клавишу доступно по две команды: включить и выключить.
В данной схеме хотя бы один канал должен быть физически подключен к лампочке или люстре для запитки схемы. Какой это канал будет или какая лампочка (светодиодная, накаливания, газоразрядная) неважно. Выключатель работает с любым типом лампочек, условием является только минимальная и максимальная мощность лампочки.
Для управления другими смарт устройствами в приложении создается сценарий где условием будет нужная клавиша и нужная команда.
После подключения всех нужных проводов снимаем крайнюю правую клавишу и нажимаем включатель Reset, на ЖК дисплее сразу же будет отображаться информация о температуре и влажности.
Так как устройство использует протокол Bluetooth MESH для интеграции в экосистему умного дома вначале нужно включить Bluetooth на смартфоне. Далее запускаем приложение Mijia Mi Home, и в верхнем правом углу главного єкрана нажимаем +. Выбираем новое устройство и следуем указаниям приложения
Во время подключения приложение предложит назначить имя и местоположение каждой клавиши, данную процедуру можно пропустить и выполнить позже через меню настроек.
После завершения подключения приложение загрузит плагин управления устройства.
На главном экране плагина имеется изображение выключателя с кликабельными клавишами а также вкладки температуры, влажности и автоматизации. При нажатии на вкладку термогигрометра откроется окно с графиками изменения значений температуры и влажности с шагом день-неделя-месяц-полгода. Во вкладке автоматизации можно настроить сценарии для управления другими смарт устройствами или с использованием термогигрометра.
Выключатель может выступать и как условие и как исполнительное устройство, при этом команды немного отличаются так как в условиях добавляется термогигрометр а исполнениях есть пункт переключения положения.
По иконке (...) в верхнем правом углу главного экрана доступны настройки устройства.
Здесь имеются настройки таймеров, термогигрометра, иконок клавиш, логи работы по каждой клавише, изменение имени и местоположения, обновление прошивки, Anti-flicker (против мерцания лампочек, но помогает не всегда) и т.п.
Для работы устройства в экосистеме умного дома нужен обязательно шлюз с поддержкой протокола Bluetooth MESH. На момент написания обзора идеальным (и единственным) вариантом является Xiaomi Multimode Gateway 3. Обычные Bluetooth шлюзы не подойдут.
Как уже описывалось выше, устройство имеет встроенный термогигрометр с отображением данных на ЖК экране. Для получения данных о температуре и влажности отдельного плагина нету, поэтому чтобы увидеть значения нужно заходить в плагин выключателя. Такой подход лично мне не понять. В принципе показания термогигрометра можно посмотреть во вкладке датчиков в верхней части главного экрана приложения.
Кроме температуры и влажности на ЖК экране отображается и другая информация. В нижней левой части экрана выводится время и дата. Для настройки часов я выключил ненадолго шлюз и подконектился к выключателю со смартфона на прямую. Правильные настройки часов сразу же подтянулись. Через шлюз настроить часы не удалось, так же я не заметил чтобы данные подтягивались с китайских серверов.
Кроме времени и даты на экране также возможно отображении информации о погоде в левом нижнем углу. Но эта информация уже видимо берется из местных серверов и врят ли будет работать за пределами Китая.
Характеристики:
Производитель: Mijia
Модель: ZNKG03HL
ID: isa.switch.kg03hl
Питание: 220В
Протокол связи: Bluetooth MESH
Минимальная нагрузка: 3 Вт энергосберегающие лампы/ 5 Вт LED лампы/ 16 Вт люминесцентные лампы
Максимальная нагрузка: до 200 Вт
Защита: IP30
Диапазон температур: от -10℃ до 50℃
Габариты: 110 х 86 х 40 мм
Размеры экрана: 71 х 29 мм
Размеры встраиваемого блока: 57 х 57 х 22 мм
Экосистемы: Mijia Mi Home
Заключение
Новый выключатель MIJIA Mi Smart Triple One Way Wall Switch от Xiaomi получился довольно интересным. Управление тремя устройствами, логические выключатели, отсутствие ноля и возможность использовать со старыми электросетями, термогигрометр с возможностью использования в сценариях и немаленький ЖК экран думаю заинтересует многих.
Лично я планирую установить выключатель в коридоре для автоматизации освещения в нем по датчику движения. “Лишние” клавиши буду использовать для управления освещением на улице через реле Aqara и запуска сценария “дома нету никого”...
Чего не хватает… В предпродажной рекламе было мало информации по экрану и у меня жила надежда, что можно будет настроить отображение температуры с уличных датчиков для просмотра погоды, но видно не судьба...
Buy From Aliexpress ➤ https://shp.pub/6pxilo

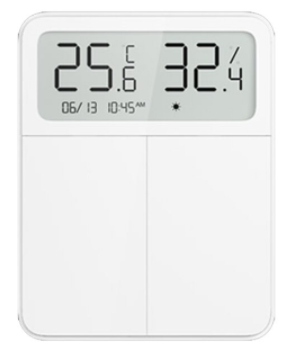

Компания Xiaomi расширила линейку выключателей с экраном добавив модели ZNKG01HL (isa.switch.kg01hl) на одну клавишу и ZNKG02HL (isa.switch.kg02hl ) на две клавиши…
Отличие от уже обозреваемого выключателя только в количестве клавиш. Но стоит иметь ввиду, что хотя бы один канал должен переключаться физически, так что в одноклавишной модели не получится создать сценарий на логический переключатель...
P.S. следить за выходами новых обзоров а также за новинками и новостями Xiaomi теперь можно и в telegram канале...
