смарт автомат Eztofa L1 для Xiaomi Smart Home
Продолжаем изучение ассортимента смарт реле на DIN-рейку для Xiaomi Smart Home, и в данном обзоре речь пойдет о Eztofa WiFi Smart Circuit Breaker L1 – самое бюджетное и доступное устройство для управления освещением и мощными нагрузками.
Реле Eztofa было представлено в конце 2023 года в двух модификациях со схожими параметрами но разным функционалом – обычная, с удаленным управлением и автоматизацией и “продвинутая” версия с энергомониторингом. Вторую мы и изучим.

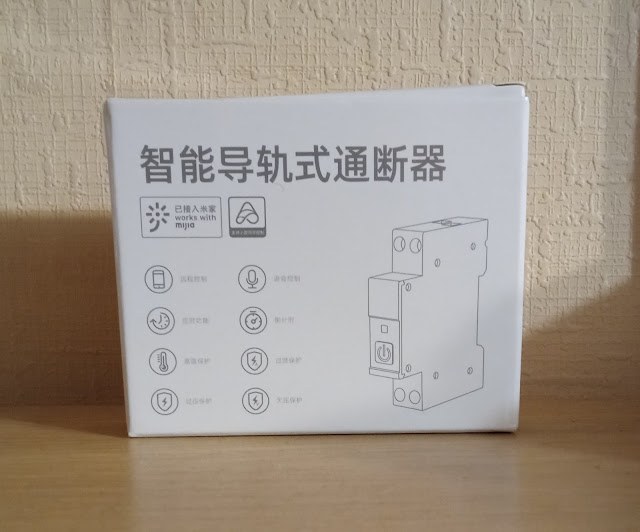

Поставляется реле в простой бумажной упаковке с векторным изображением устройства, лого “”works with Mijia” и пиктограммами основного функционала.
На задней части упаковки как всегда указаны основные характеристики типа протокола связи и допустимой нагрузки. Все надписи на китайском, так что устройство предназначено для региона Китай (в настройках приложения).
Комплектация минимальная и состоит из самого реле и небольшого мануала по подключению.

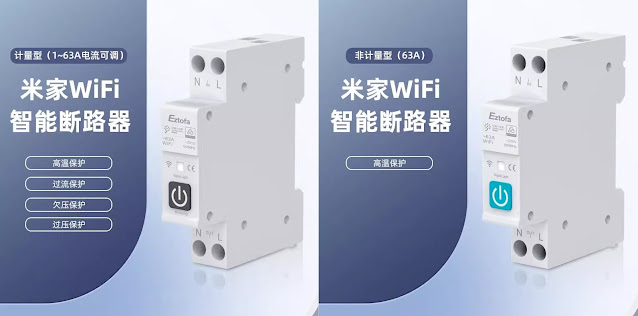

По внешнему виду реле похоже на обычный 1Р автоматический выключатель, но вместо переключателя на передней панели здесь имеются кнопка и индикатор состояния сети. По цвету кнопки, черная или зеленая, можно определить версию реле. Кроме энергомониторинга, у продвинутой версии имеется также возможность настроить защиту от перегрузки по мощности, току, напряжению и внутренней температуре.
Кроме того, кнопка имеет встроенный индикатор состояния – если устройство включено, светится красным цветом.
Над кнопкой размещен индикатор наличия подключения WiFi синего цвета. При отсутствии связи – мигает.
В нижней и верхней части размещены винтовые клеммы (вроде на 50 мм2) с небольшим смещением, влезет даже очень толстый кабель. Все контакты подписаны – указаны вход (сверху), выход (снизу) и полярность. На этапе интеграции в Mi Home (без нагрузки), полярность можно не соблюдать, но при установке в щиток фазу и ноль нужно подключать правильно во избежание различных неприятностей – размыкается только фаза.
В задней части имеется специальный паз и зажим для фиксации на din-рейке. Напомню – реле занимает 1 слот (1Р).
Не смотря на то что устройство для региона Китай, инструкция на вполне понятном английском. Из важного здесь – схема подключения.
Характеристики
Производитель: Eztofa (lxzn)
Модель: L1
ID: lxzn.switch.cbcsmj
Рабочее напряжение: 90 - 240 В AC,
Допустимый ток нагрузки: 63A,
Количество каналов: 1P +N (N-полюс без отключения),
Рабочая температура: -25℃～+70℃,
Протокол связи: WiFi 2,4 ГГц (WPA- PSK /WPA2-PSK) и Bluetooth для передачи настроек сети,
Функционал:
- защита сети и приборов от завышенного или пониженного напряжения,
- защита от перегрузки по току,
- защита от перегрузки по мощности,
- защита от перегрева (внутренняя температура устройства),
- мониторинг напряжения, тока, внутренней температуры, активной мощности,
- статистика общего потребления электричества ,
- удаленное управление с приложения, работа в сценариях автоматизации, голосовое управление XiaoAI (Китай)
Экосистемы: Xiaomi Mi Home (регион Китай)
Интеграция в Xiaomi Smart Home
Процедура подключения реле в “умный” дом не отличается от сопряжения других смарт устройств. Включаем на смартфоне Bluetooth (для автоопределения и передачи настроек WiFi сети) и Местоположение (геолокация, на время сопряжения). Саму процедуру подключения перед установкой реле в щиток рекомендую проводить на стенде без нагрузки.
После подачи питания на устройстве будет мигать индикатор сети. Нажимаем + в правом верхнем углу приложения – Автоопределение. Если устройство не определилось, переходим во вкладку Выключатели, выбираем Wi-Fi smart switch L1 и следуем указаниям приложения.
Во время подключения указываем местоположение устройства и изменяем имя на уникальное, если устройств несколько.
После завершения процедуры интеграции, приложение загрузит плагин для настройки и управления устройством. И здесь нас ожидает небольшая неприятность. Если в настройках приложения Mi Home используется кириллица – в плагине отсутствуют подписи всех пунктов…
То же частично касается и Настроек устройства… При смене языка на английский – все отображается как нужно.
На главном экране плагина, в верхней части, отображаются характеристики сети и нагрузки в реальном времени. Указываются значения текущего напряжения, мощности нагрузки, тока потребления, количество потребленной э/э за день и месяц и внутренняя температура самого реле.
Под табло значений размещена кнопка Switch для отключения выхода реле, дублирующая физическую кнопку на устройстве.
Ниже размещена кнопка Electricity, тапом по которой открывается отдельная вкладка с графиками потребленной электроэнергии в кВт/часах. Доступны отображения статистики за неделю (с ежедневными значениями), за месяц и за год. При нажатии на конкретный столбец графика появляется всплывающее окошко с точным значением за выбранный период и его датой.
Здесь стоит отметить, что после поступления данного реле в продаже, имелся небольшой косяк с учетом потребления. Как писали некоторые подписчики, значение предыдущего дня суммировалось к текущему. Но после обновы прошивки до версии 1.0.7.0045, данная проблема исчезла. Так что рекомендую сразу обновлять устройство после процедуры интеграции.
Schedules – настройка внутренних таймеров работы реле (не относится к автоматизации), позволяет планировать отключения нагрузки, например для работы в ночное время (дешевле тариф) или для других задач. Цикличного таймера нету…
Alarm Setting – довольно полезный пункт, позволяющий настроить дополнительную защиту по току, нагрузке, напряжению и температуре.
Как видно со скринов, для их настройки, внизу имеются подсказки пределов значенией а не нужные пункты можно деактивировать.
По нажатию на (...) в верхнем правом углу плагина, доступны Настройки устройства.
Из особо интересного здесь пункт Power-on default state, позволяющий настроить состояние реле после аварийного отключения. Доступны значения Выключено, Включено и Память предыдущего состояния.
Остальные пункты настроек стандартны для большинства устройств экосистемы.
Сценарии и Автоматизация
В плане автоматизации реле может выступать и в роли условия (ЕСЛИ) и в роли исполнителя (ТОГДА). Но с условиями для сценариев здесь не густо.
Для активации сценариев доступны только Устройство Включено и Выключено. Для действий – Включить, Выключить и Переключить состояние. Условия по мониторингу и алярмам не доступны…
Регионы и Моды
Для теста работы реле в других регионах я использовал самый популярный модифицированный Mi Home от VEVS версии 9.3.700. Устройство без проблем добавилось в глобальный регион (сервера DN). Какие либо отличия в меню настроек, плагине или работе отсутствуют.
Из бонусов – подпись со значениями мощности нагрузки и текущего напряжения под иконкой устройства в общем окне. Но проблема с кирилицей осталась.
Заключение
Eztofa WiFi Smart Circuit Breaker L1 лучшее на данный момент реле для управления освещением или мощными нагрузка дома – идеальное сочетание цены и функционала. Также в копилку плюсов стоит добавить доступность, небольшие габариты и не привередливость к регионам.
Из минусов отмечу только косяки перевода плагина при использовании кириллицы.
Особо отмечу, что данное устройство является всего лишь “умным” реле с доп.функционалом и не может выступать в роли защитного автомата. Поэтому разумнее всего, совместно с ним использовать обычный автоматический выключатель для защиты электросетей согласно указанной в инструкции схеме.
