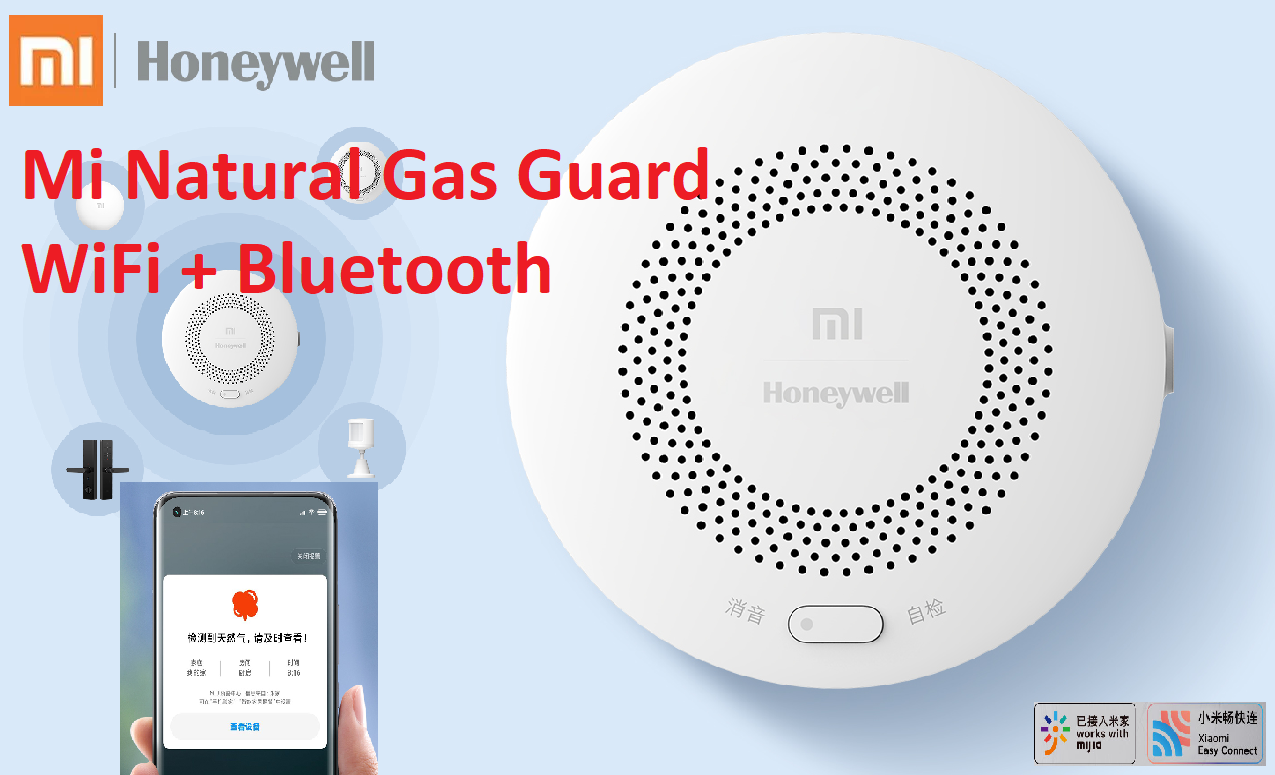

Bluetooth датчик утечки газа Xiaomi Mi Natural Gas Guard 2021



Недавно я делал обзор на “обновленный” датчик дыма Mijia Smoke Sensor Guard совместного производства Xiaomi Honeywell и вот в руки наконец то попал датчик газа Mi Natural Gas Guard версии 2021…

В датчике дыма единственным обновлением был переход на Bluetooth протокол связи, с детектором газа изменений обещали побольше…

Поставляется устройство в бумажной упаковке белого цвета с изображением датчика и лого компаний производителей. Из отличий от ZigBee версии -- вместо логотипа Mijia надпись mi. На самом датчике такое же отличие.

На одной из сторон коробки указаны основные характеристики. Из особенностей стоит отметить наличие знака Bluetooth, но это не основной протокол связи. Дело в том что в датчик добавили функцию Bluetooth шлюза (!!!) что позволяет подключить к нему другие смарт устройства, например термо- гигрометры, датчики движения или открытия. Сам же детектор газа интегрируется в экосистему умного дома по WiFi, что делает его довольно автономным… Интересное решение имеющее как свои плюсы так и минусы.

Комплектация стандартная, сам датчик, пластиковая пластика с отверстиями для крепления, двусторонний скотч и саморезы, блок питания и инструкция на китайском.

Блок питания точно такой же как и у ZigBee версии -- 12 В 0,5 А.

Особенность использования 12 вольтового напряжения вместо 5 В обусловлена тем, что к датчику можно подключить клапан для перекрытия газовой трубы при срабатывании датчика…

Как сообщалось выше, внешне датчики практически одинаковые, отличие только в логотипе. В передней части присутствует кнопка сброса и отключения звукового оповещения с световым индикатором. При подключении питания, светодиод мигает красным, желтым и зеленым цветом в течении 5 минут. Насколько я понял, производится калибровка. После выхода в готовность, будет светить только зеленый цвет.



Для сброса настроек устройства нужно удерживать кнопку в течении 5 секунд. При включении звукового оповещения, его можно отключить или через приложение или с помощью кнопки, что по мне будет быстрее, если вы в зоне досягаемости. Стоит отметить что звук довольно громкий (до 70 дБ по описанию) и не заметить его не получится.

У новинки также присутствует наклейка о сертификации.

А вот в задней части устройств имеется значительное отличие. В предыдущей ZigBee версии датчика, сразу под крышкой присутствует четырех пиновый разъем для подключения клапана, перекрывающего подачу газа при утечке. У новой версии устройства, разъем спрятан под отдельную заглушку и имеет только два пина.

На сколько я понял из описания, на контакты Т+ и Т- подается напряжение 12 В при срабатывании датчика, для закрытия импульсного электромагнитного клапана. Контакты COM | NO, для подключения вентиляции, у новинки отсутствуют.

Что касается установки датчика, на сайте производителя есть две рекомендованные схемы, потолочная и настенная с указанием правильных дистанций.



Характеристики

Производитель: Mijia Honeywell

Модель: JT-BF-03MI/AW

ID: lumi.sensor_gas.mcn02

Обнаружение газа: метан CH4

Значение настройки сигнализации: 10 % LEL

Диапазон обнаружения: 0-20 % LEL

Рабочая температура:  от -10℃ до 55℃

Модули связи: WiFi 2,4 ГГц, Bluetooth 4,2

Сигнал тревоги: >70 дБ

Питание: 12 В, 0,5 А

Размеры: 80 x 29 мм

Перед интеграцией датчика в экосистему умного дому нужно включить Bluetooth протокол в настройках смартфона, он используется для передачи настроек Вашей сети в устройство. После подачи питания на датчик, запускаем приложение и нажимаем + (автопоиск) в верхнем правом углу.

Выбираем наш датчик и следуем указаниям приложения. Во время подключения выбираем местоположение устройства и изменяем имя на уникальное если устройств несколько.

После завершения подключения, приложение загрузит плагин для настройки и управления.

При первом подключении на экране плагина будет сообщение о калибровке устройства с просьбой подождать готовности в течении 5 минут. Как я писал выше, при этом на датчике будет мигать разными цветами индикатор состояния.

При выходе в рабочее состояние, фон экрана плагина имеет синий цвет. Под анимированными кругами на китайском указывается концентрация газа в процентах. При изменения языка на английский в настройках приложения, подписи становятся более понятными.

При превышении концентрации газа в воздухе больше 10 % LEL, срабатывает сигнализация. В приложении фон экрана изменяется на красный (внизу указывается концентрация), сам датчик начинает громко пищать.

В нижней части экрана плагина имеются две вкладки -- Журнал, в котором отображаются логи работы датчика и Автоматизация, для настройки сценариев совместной работы с другими смарт устройствами.

Для получения уведомлений о срабатывании датчика, нужно в Автоматизации создать сценарий с отправкой уведомлений. В этом есть некоторое отличие от других датчиков экосистемы. Например при срабатывании датчиков протечки или дыма, создавать сценариев на уведомлении не нужно. Но эти датчики не являются автономными и работают с шлюзами, которые отправляют сообщения.

В ситуации, когда датчик находится вне зоны слышимости (например в другом знании на Вашей территории), в сценарии можно добавить пункт о включении сигнализации на шлюзе или других устройства с возможностью оповещения (например смарт колонки).

По нажатию на (...) в верхнем правом углу главного экрана откроется вкладка с основными настройками устройства. Большинство пунктов стандартные для всех смарт устройств, типа изменение имени и местоположения и обновление прошивки. Из особенностей только пункт Самопроверка устройства. Из названия уже понятно что устройство будет проводить тестирование датчика газа. При этом индикатор состояния будет мигать разными цветами и раздастся три звуковых сигнала зуммера.

Еще одной особенностью устройства является наличие Bluetooth шлюза, к которому можно подключить другие смарт устройства. Активация функции доступна в пункте Дополнительные функции - BLE шлюз. В этой же вкладке можно посмотреть какие устройства подключены к шлюзу.

Стоит отметить, что мощность шлюза довольно высокая. По сравнению с Qingping  Cleargrass Bluetooth Gateway CGSPR1 (обзор) Mi Gas Detector видит больше устройств, находясь практически рядом.

Заключение

Как по мне, данное обновление получилось довольно интересным. WiFi сеть имеет больший радиус покрытия по сравнению с ZigBee, плюс отпадает потребность в покупке дополнительного шлюза. За счет этого датчик газа получил большую автономность. Наличие BLE шлюза также расширяет функционал устройства. Например можно использовать связку датчика газа, датчика дыма и температуры…

Перед покупкой данной новинки, рекомендую внимательно почитать отзывы на странице продавца. Дело в том, что на некоторых торговых площадках вместо WiFi версии отправляют ZigBee. Потом нужно открывать споры и в лучшем случае получить компенсацию в половину цены.
